Projet technique : Système électrique industriel pour l'industrie alimentaire (Valence Nord)
2020 - Portée du projet

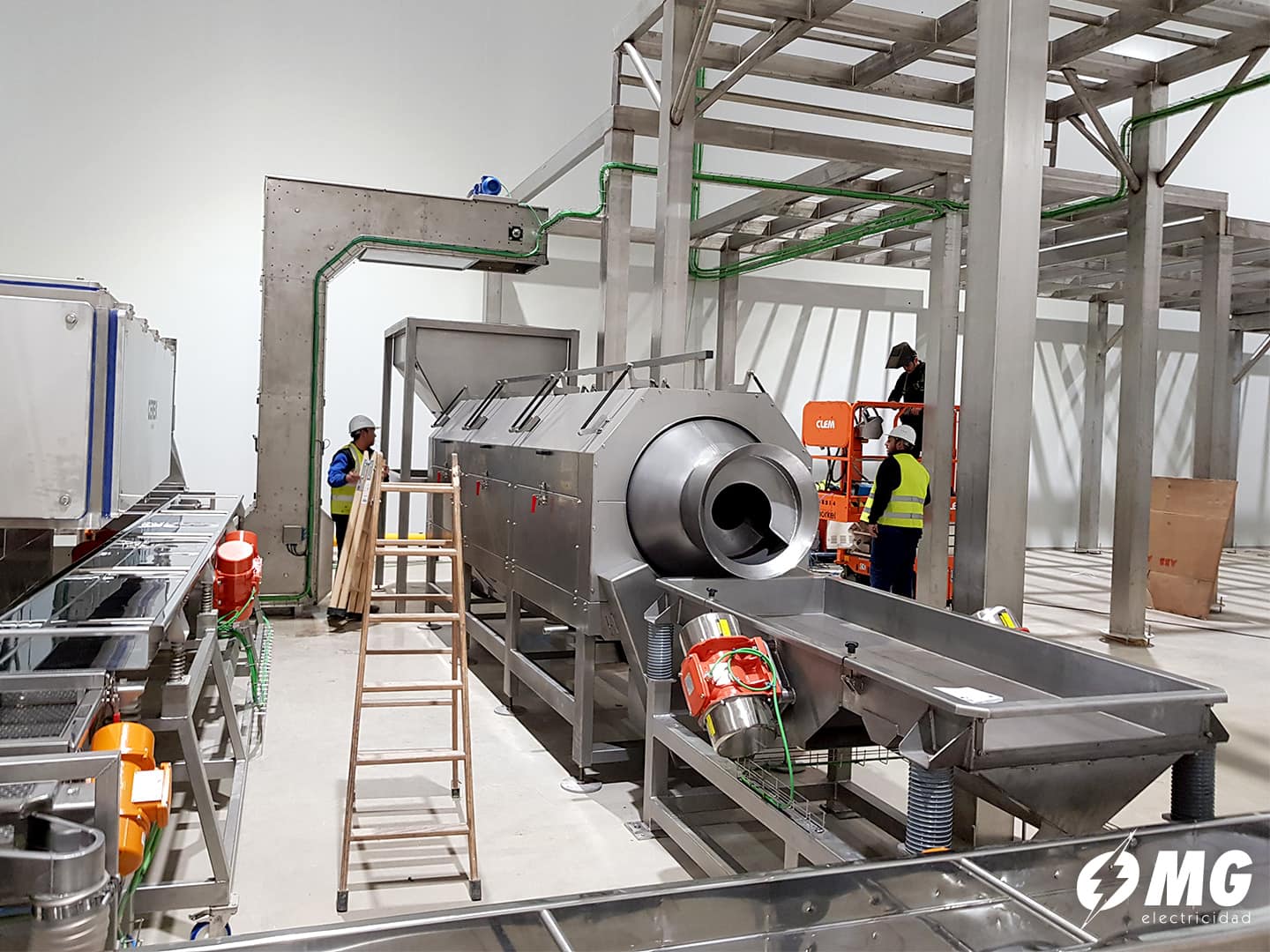

Ce projet comprend la conception et la mise en œuvre d'une installation électrique spécialisée pour une usine de production d'électricité. ligne de séparation des graines de tournesol. Situé dans le pôle industriel de Valence Nord, le système est conçu pour répondre aux normes strictes d'hygiène et de sécurité exigées par le secteur de l'alimentation et des boissons, garantissant ainsi une production continue avec un minimum de temps d'arrêt.
Panneau de contrôle et stratégie d'automatisation

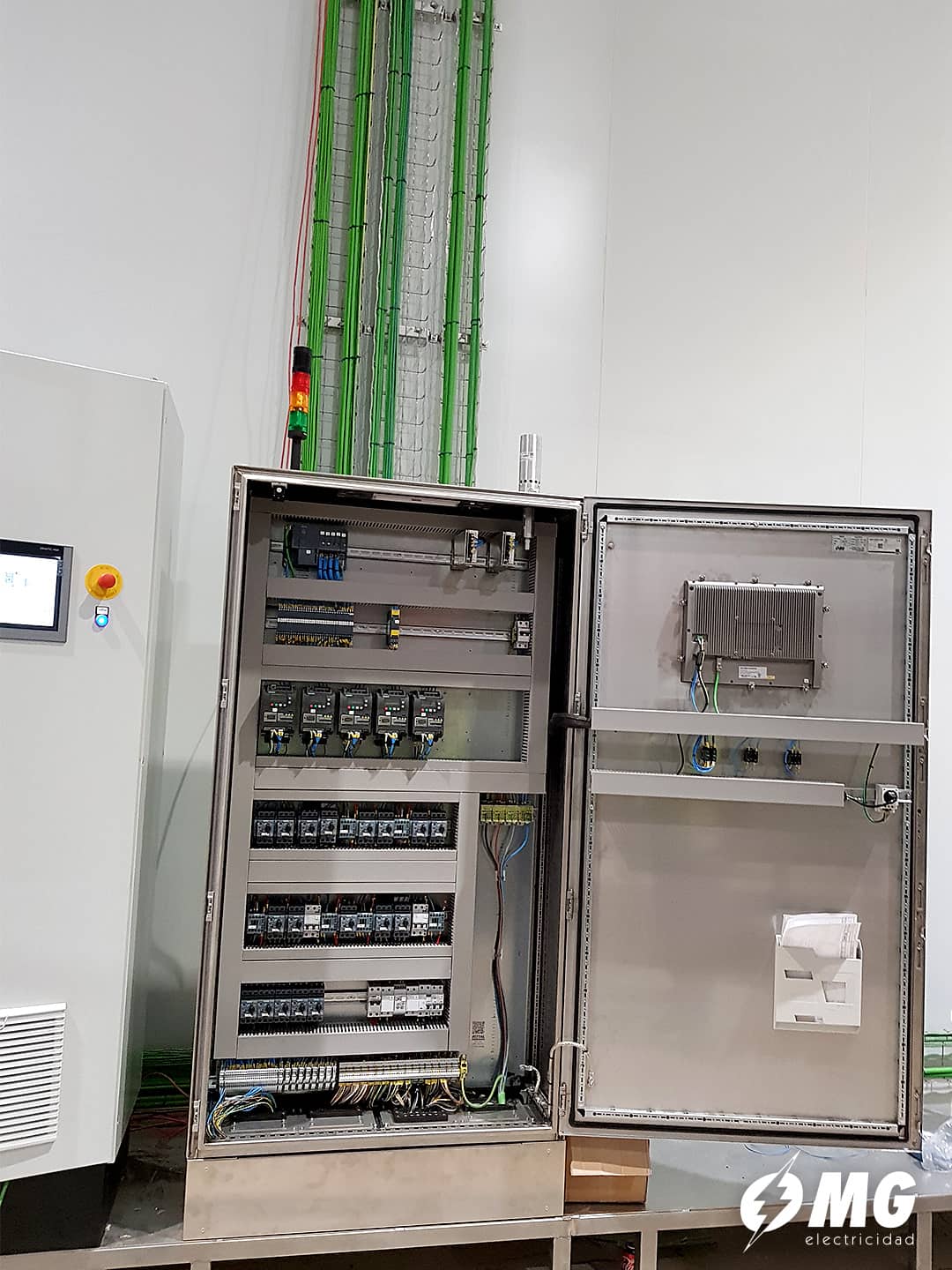

Le “cerveau” de la ligne de séparation est un système d'alimentation en eau de l'usine, conçu sur mesure. panneau de contrôle industriel. Pour garantir une fiabilité maximale et une compatibilité globale, nous avons intégré des composants de pointe :
-
Logique et contrôle : A Siemens PLC gère les séquences de tri complexes, en assurant un traitement rapide et précis.
-
Régulation du moteur : Entraînements à fréquence variable (EFV) Siemens sont utilisés pour contrôler la vitesse des bandes de séparation et des ventilateurs, ce qui permet d'optimiser la consommation d'énergie et la manipulation des produits.
-

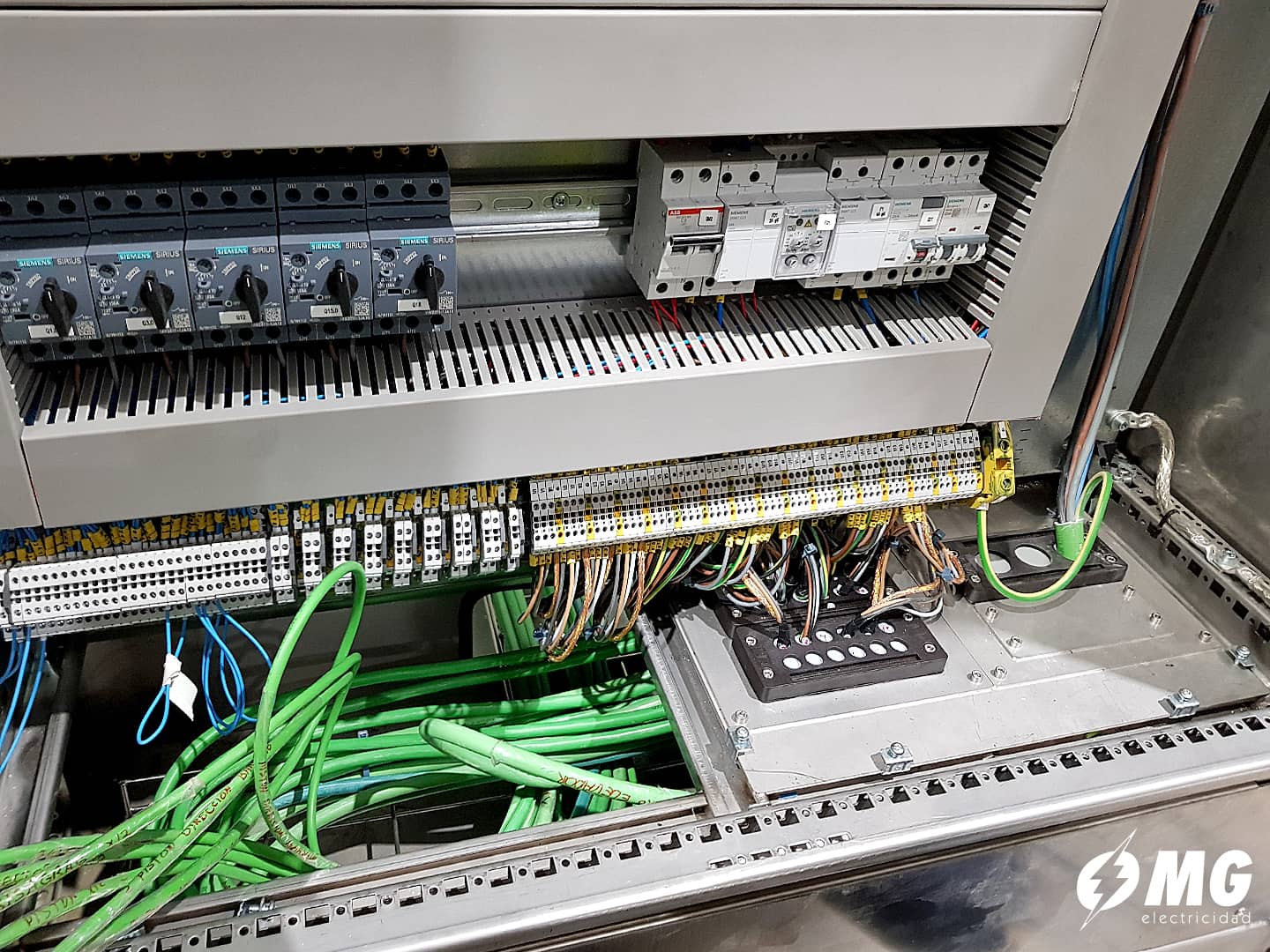

Protection : Haute performance Disjoncteurs ABB (magnétotérmicos) offrent une protection électrique robuste à la fois pour les machines et les opérateurs.
Interface homme-machine (IHM)
L'interaction avec l'utilisateur est facilitée par l'utilisation d'un écran haute définition. Écran IHM Siemens. Cette interface permet aux opérateurs de surveiller le processus de séparation en temps réel, d'ajuster les paramètres à la volée et de recevoir des alertes de diagnostic instantanées, ce qui rend l'ensemble de la ligne intuitive et facile à gérer.
Infrastructure du câble

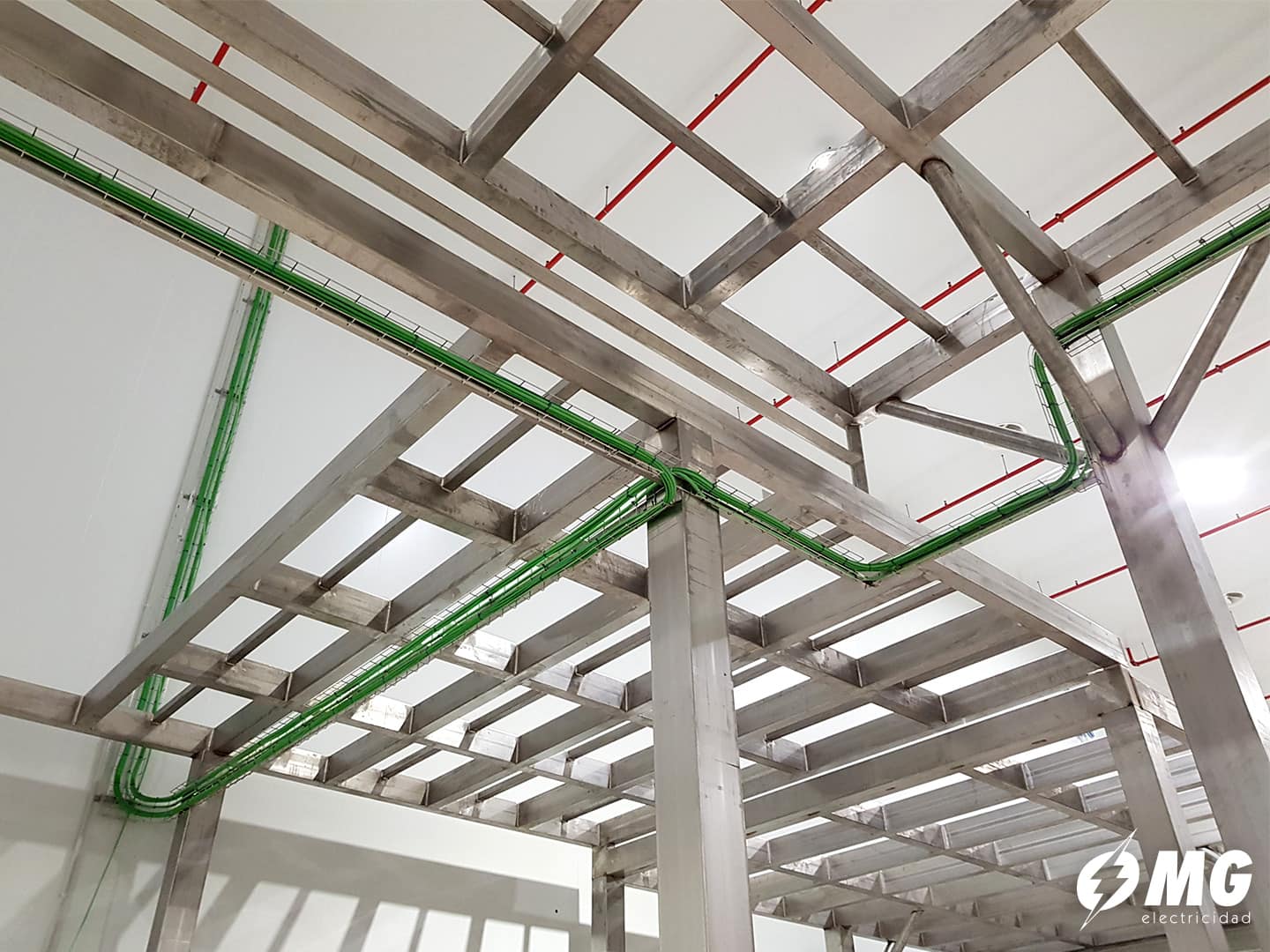

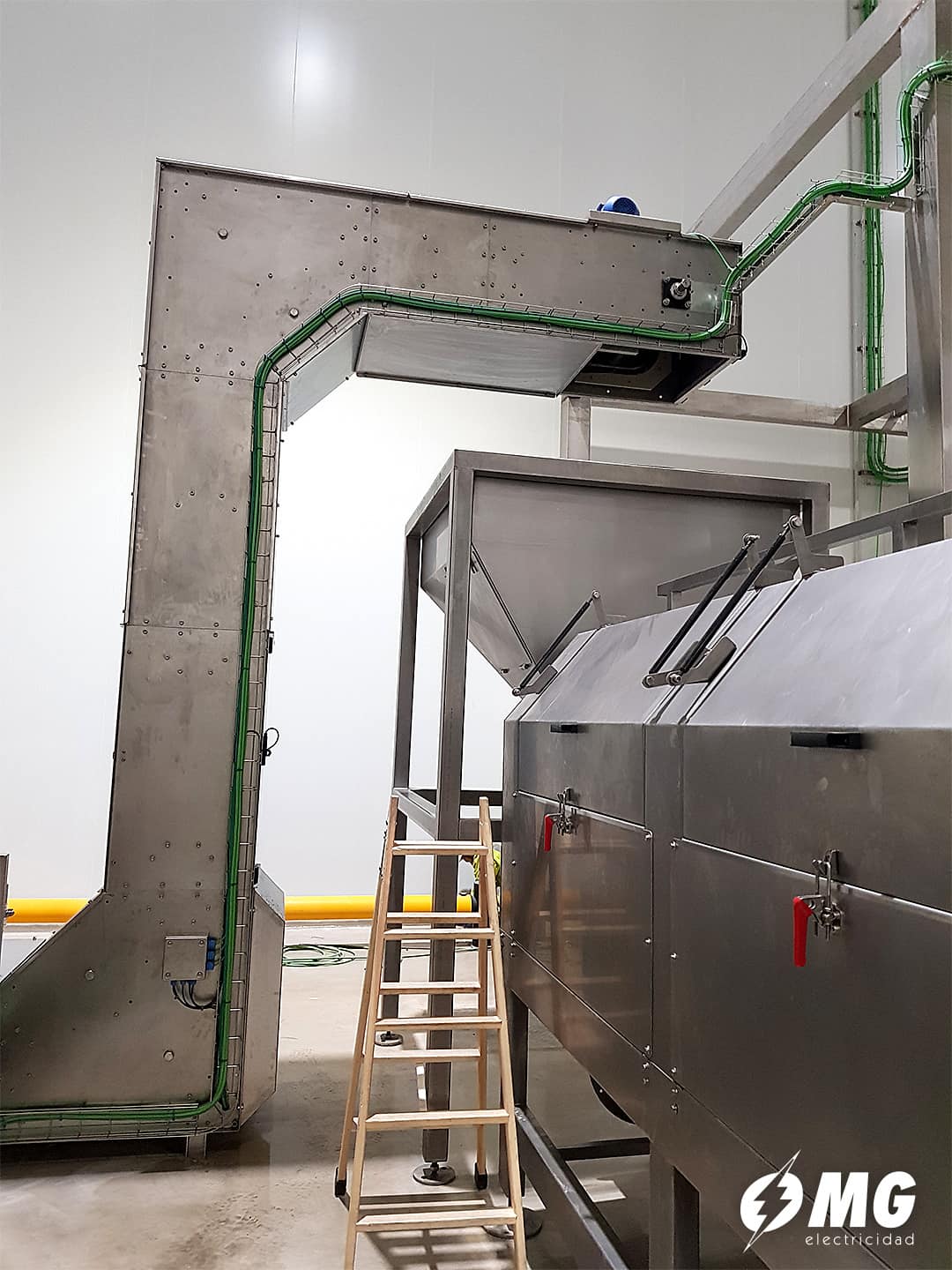

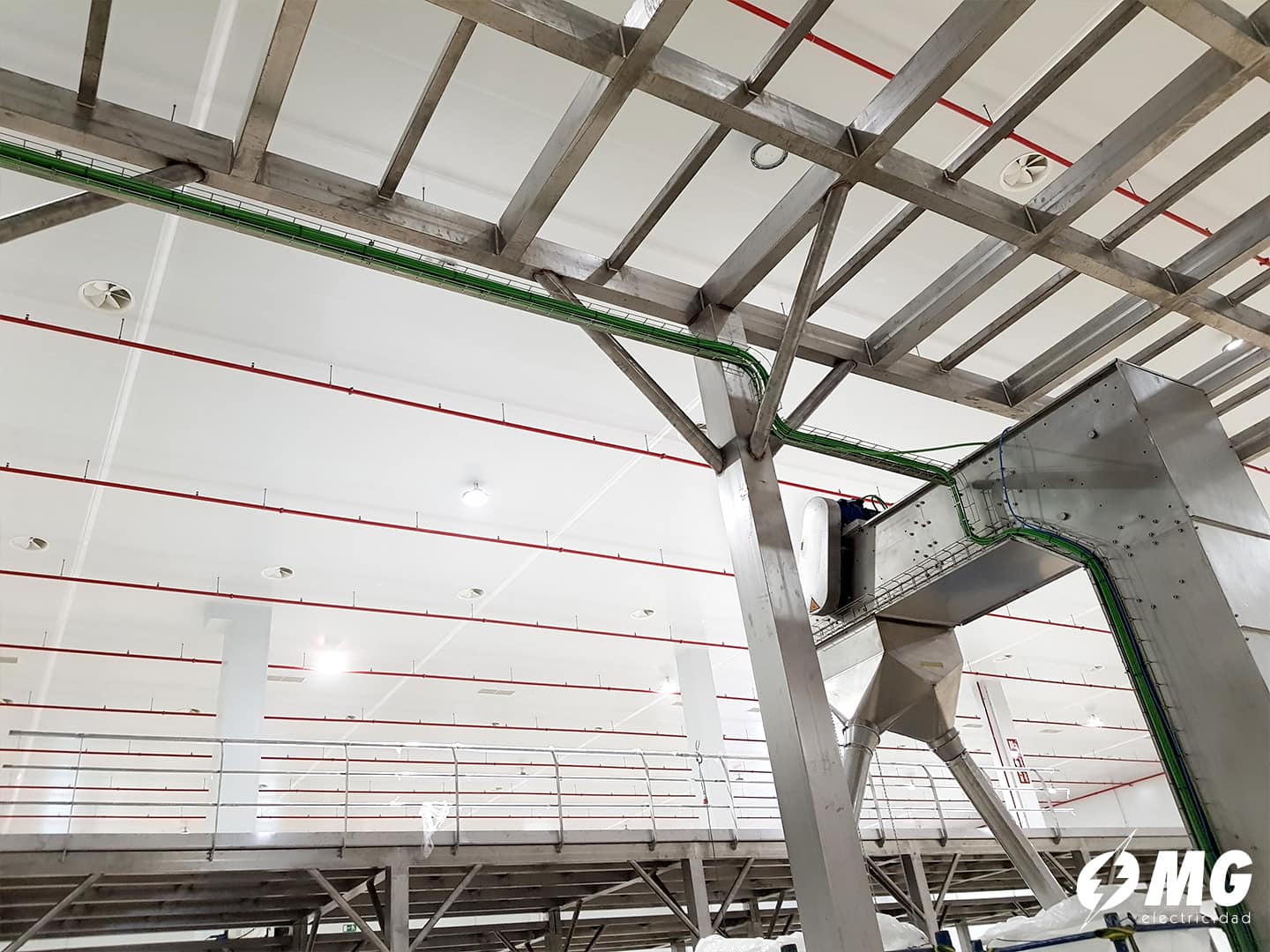

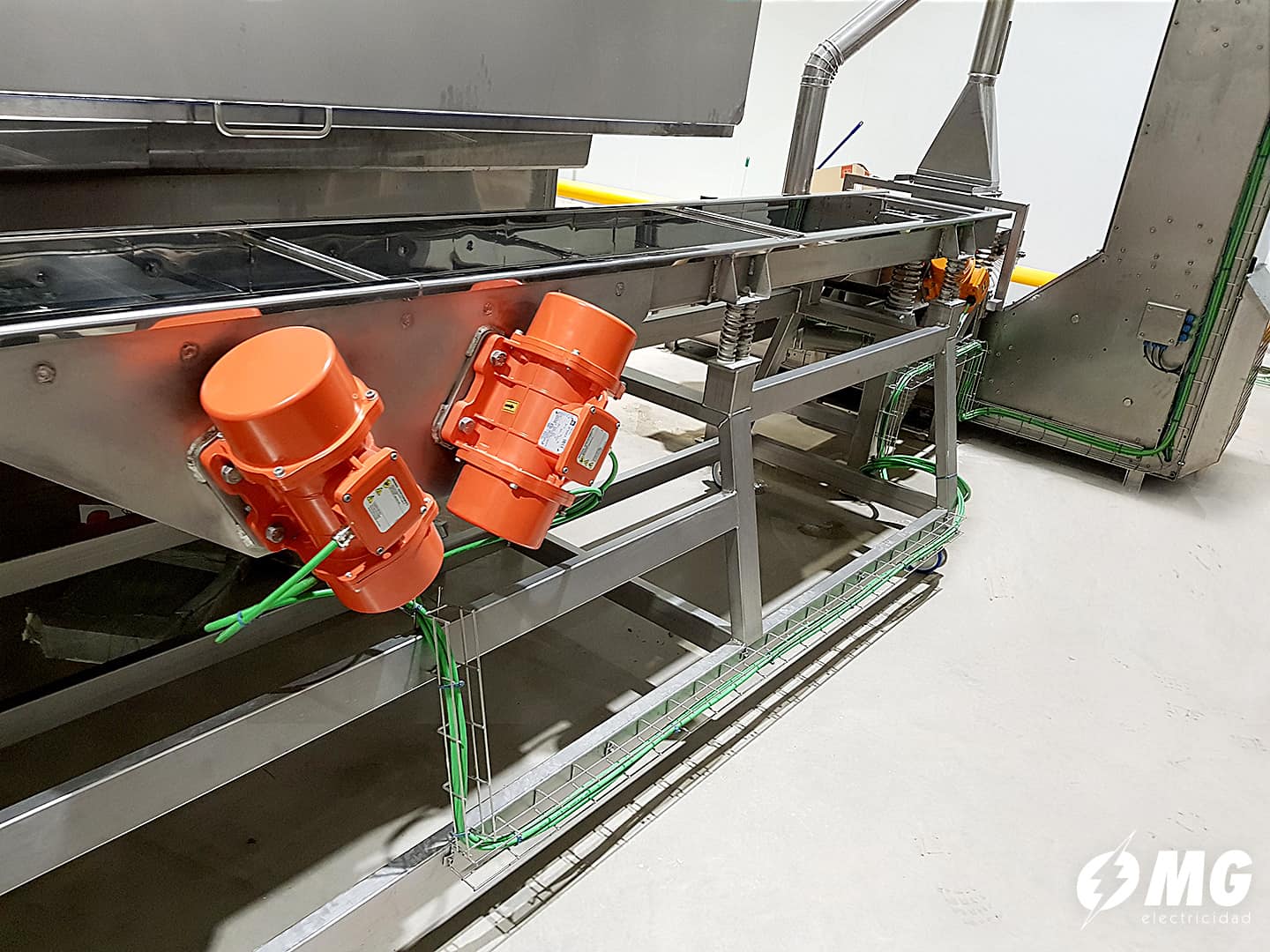

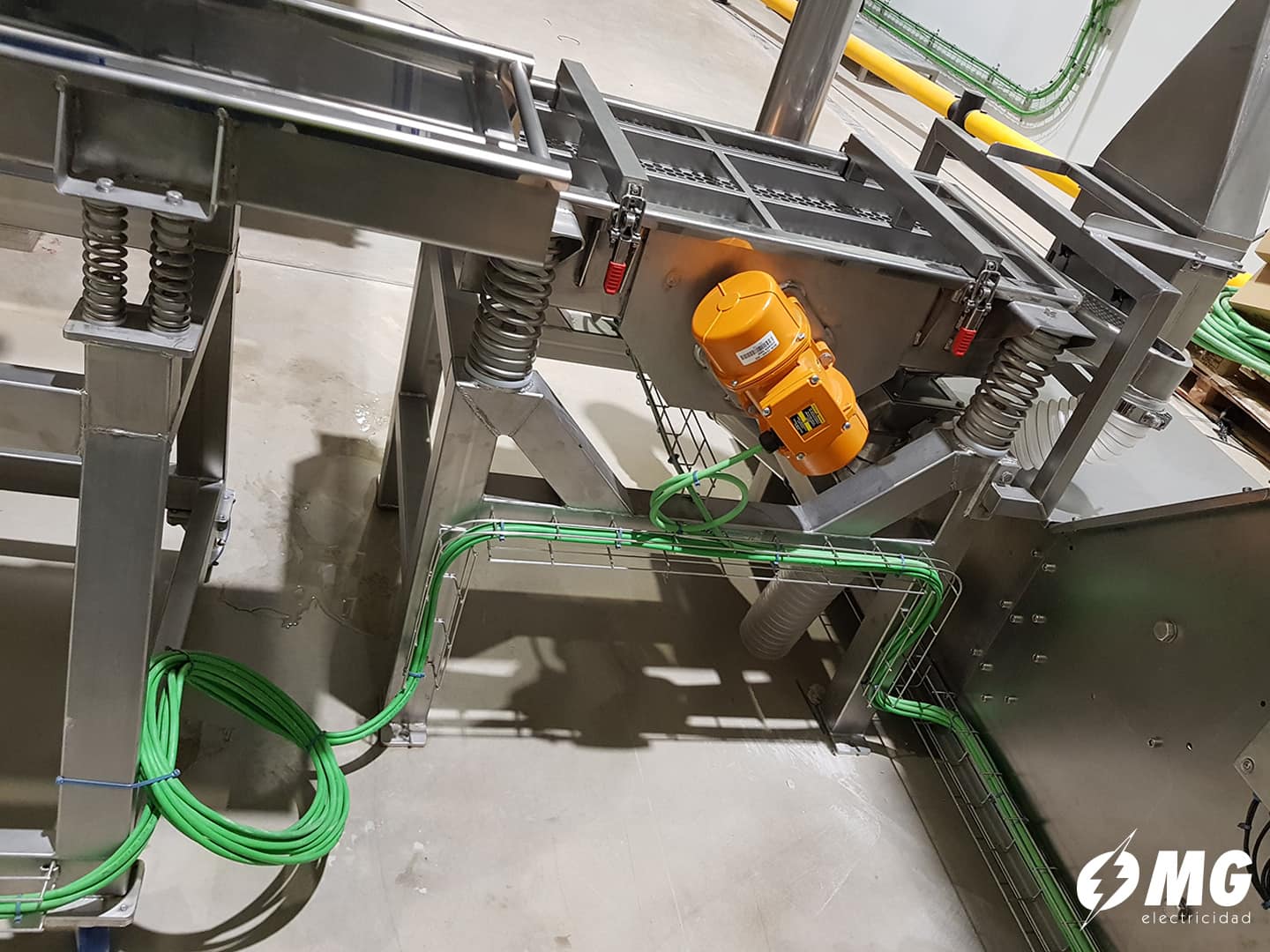

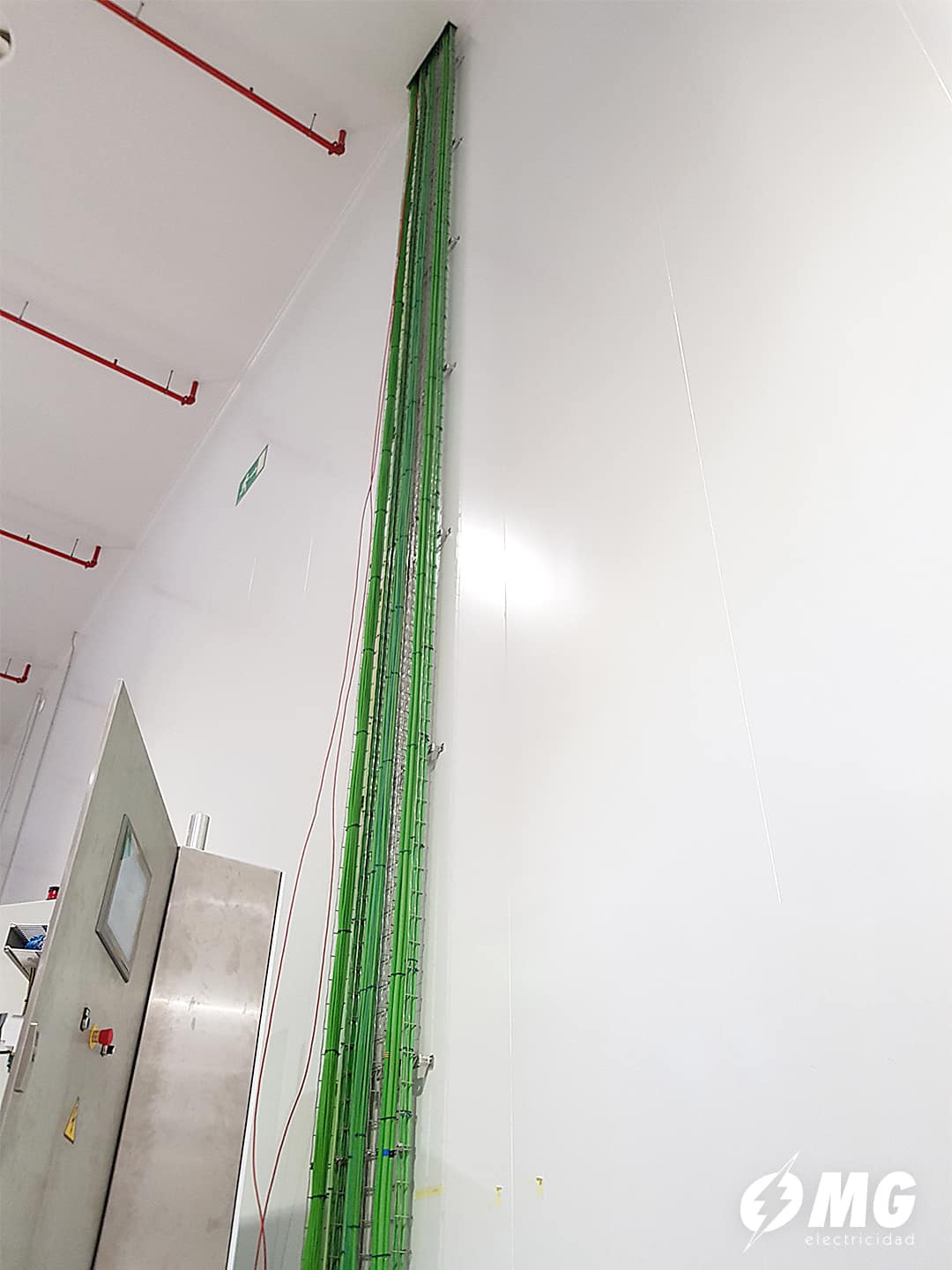

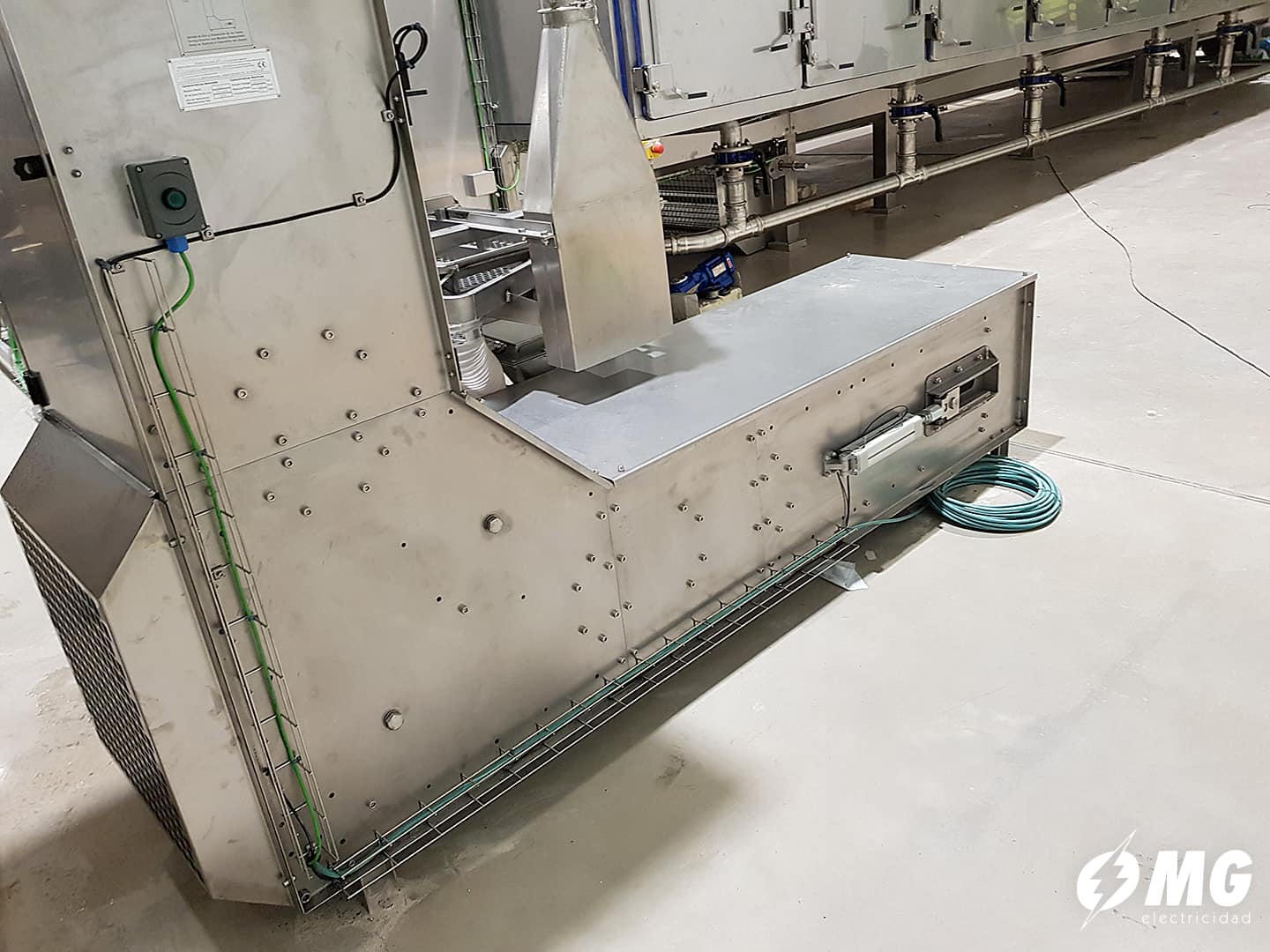

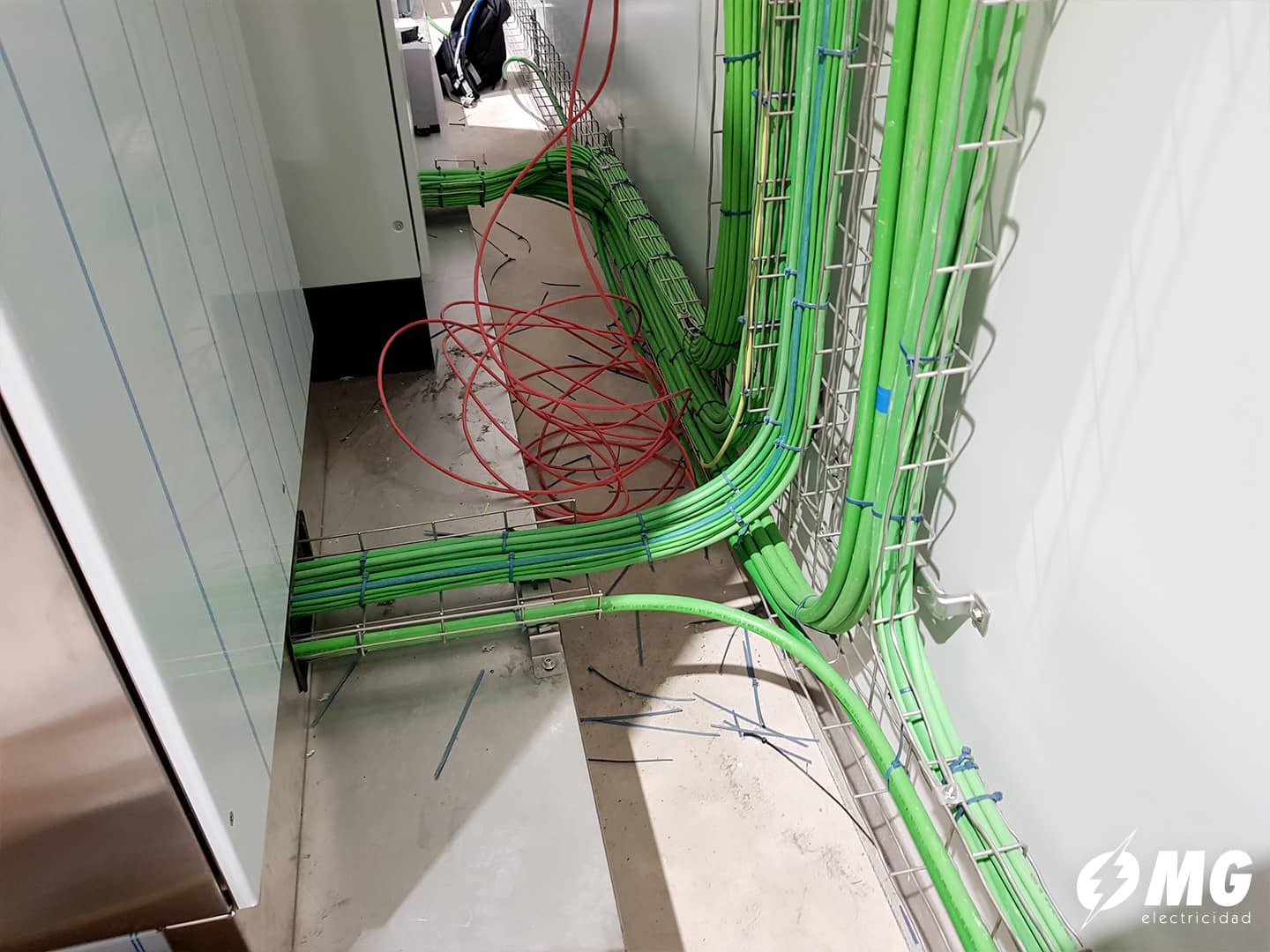

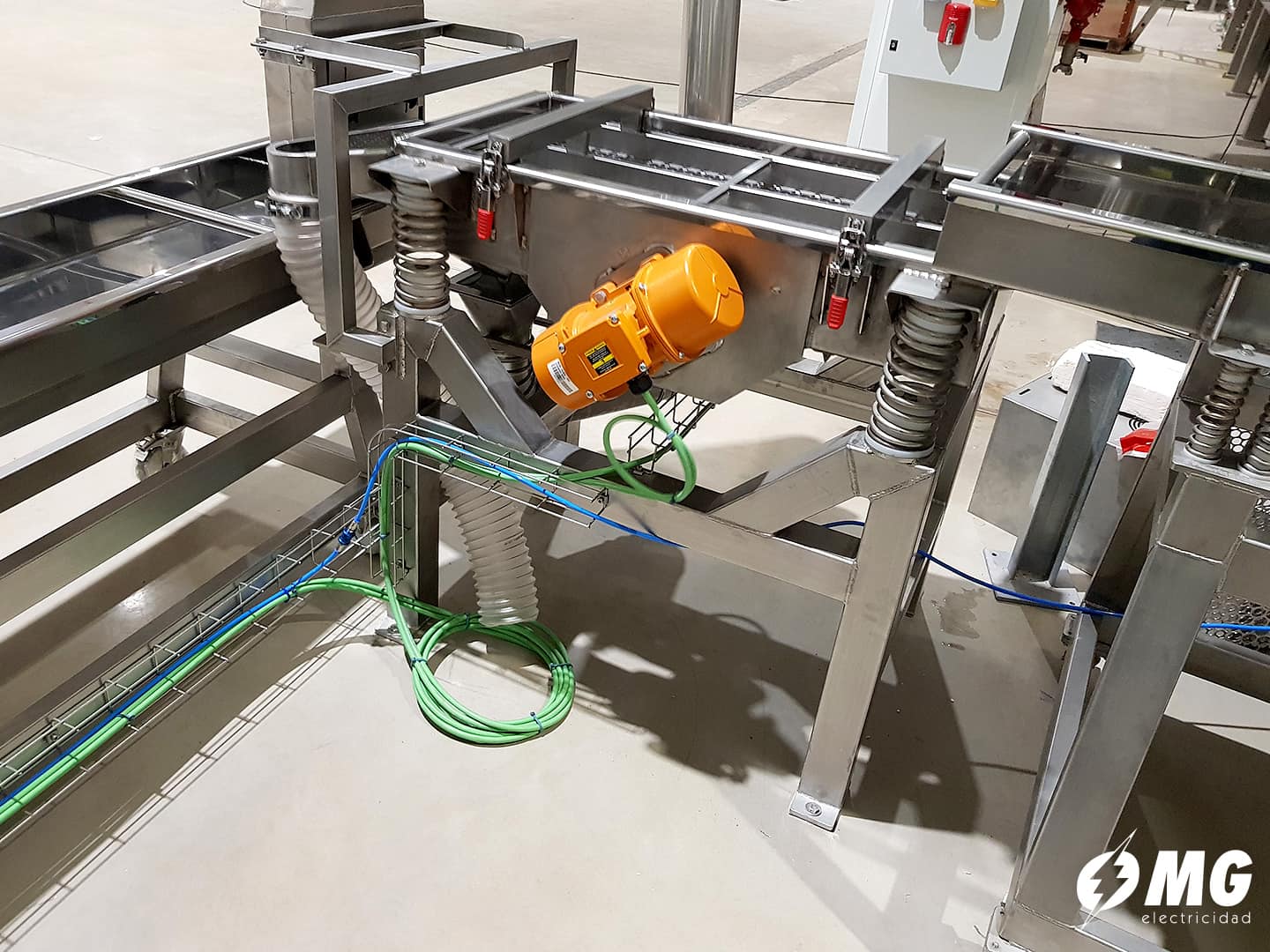

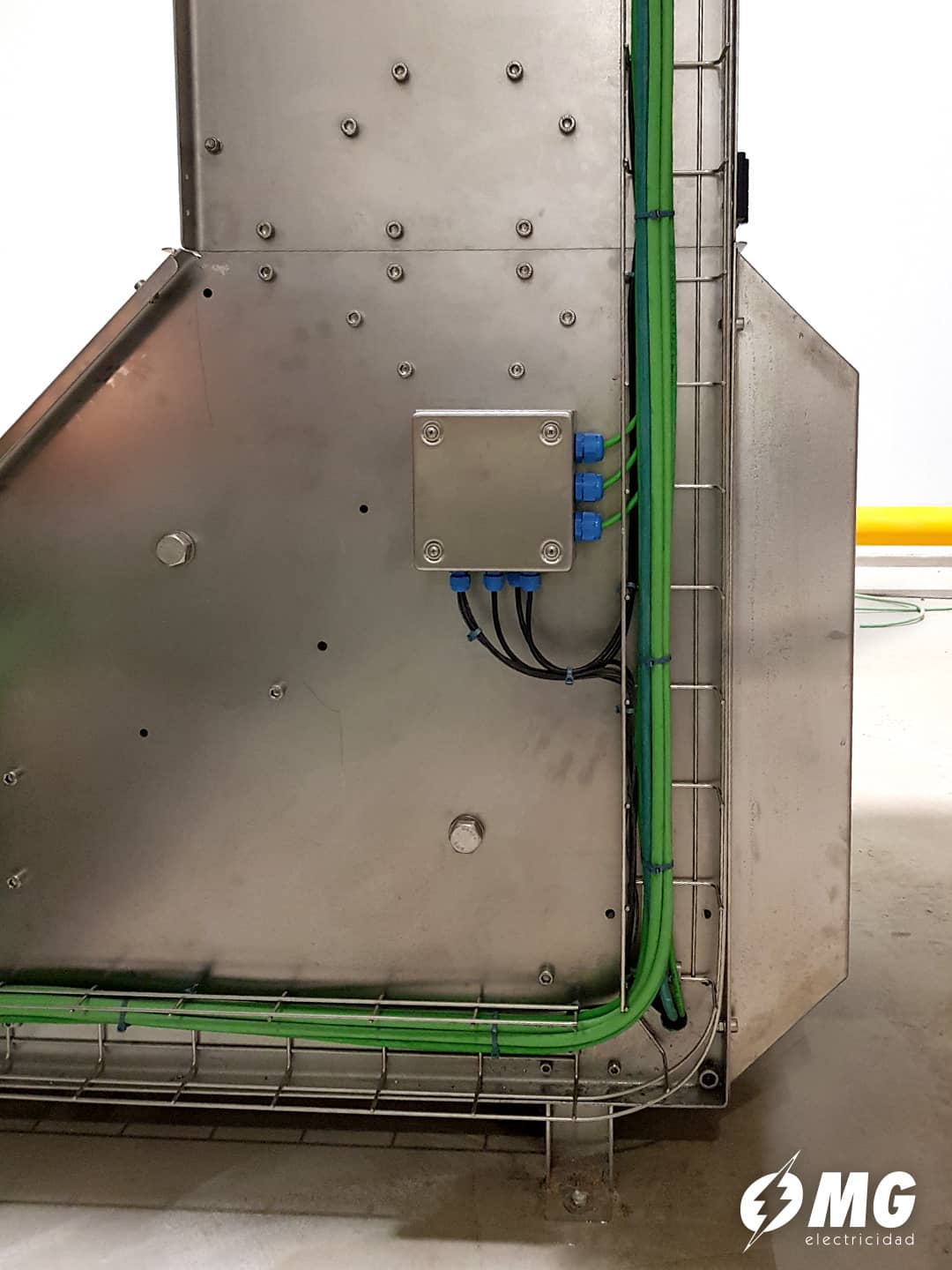

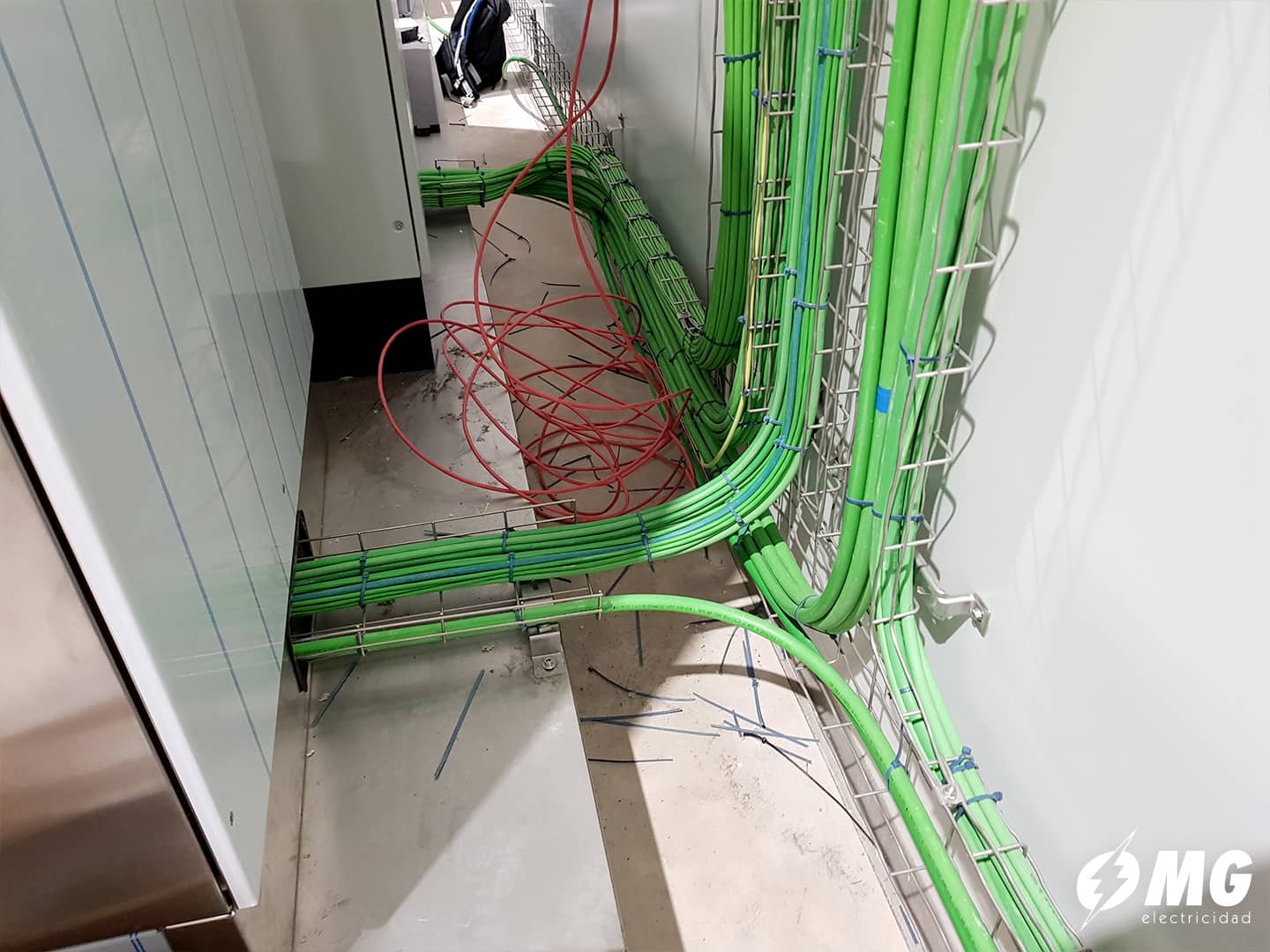

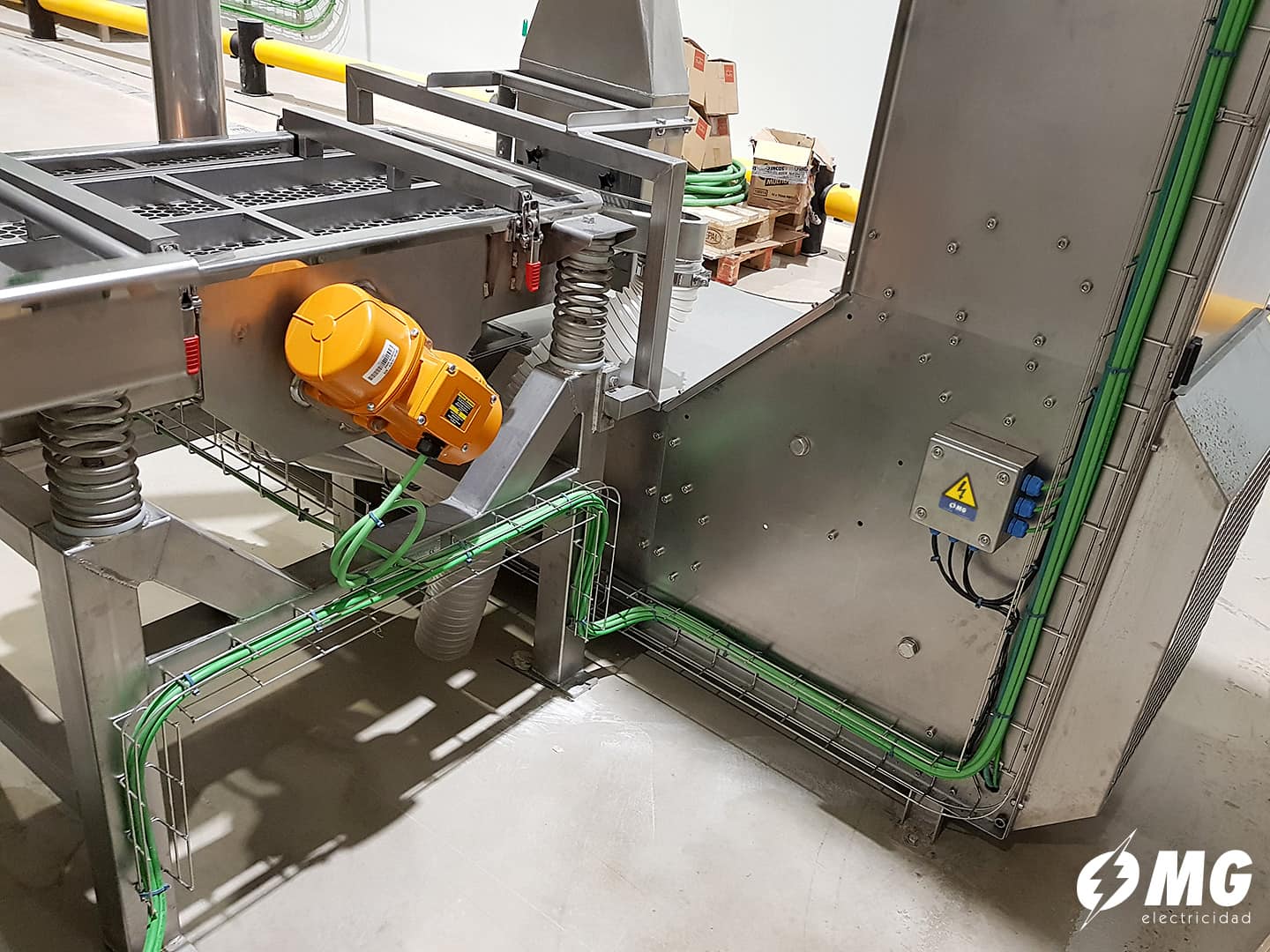

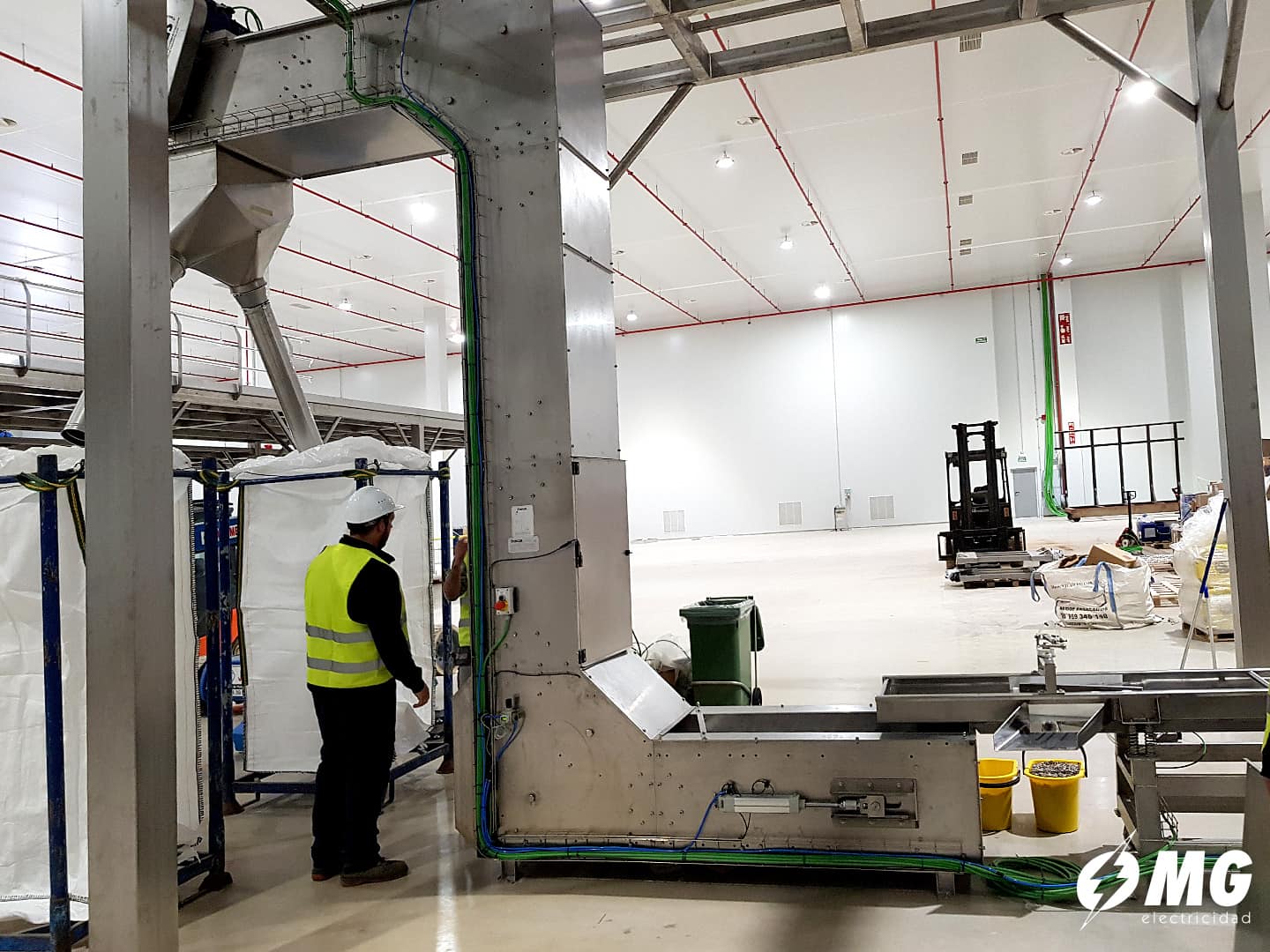

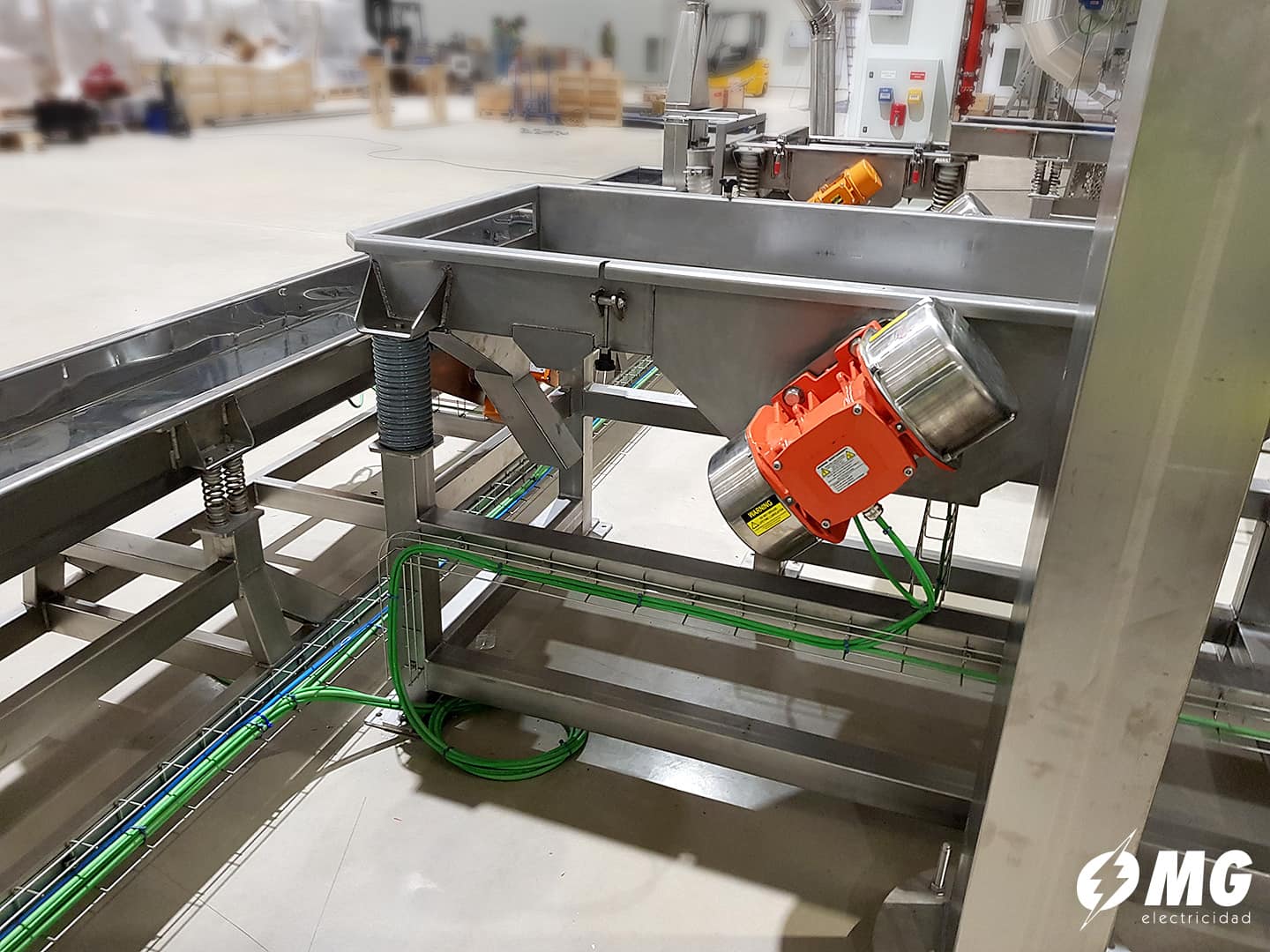

Pour le schéma de câblage, nous avons mis en place Plateaux en treillis métallique Rejiband. Dans un environnement alimentaire, c'est la solution préférée car elle empêche l'accumulation de poussière et de particules organiques, ce qui facilite les protocoles de nettoyage rigoureux exigés dans l'usine. La structure ouverte assure également une excellente dissipation de la chaleur pour les câbles d'alimentation.
