Technisches Projekt: Industrielles elektrisches System für die Lebensmittelverarbeitung (Valencia Nord)
2020 - Projektumfang

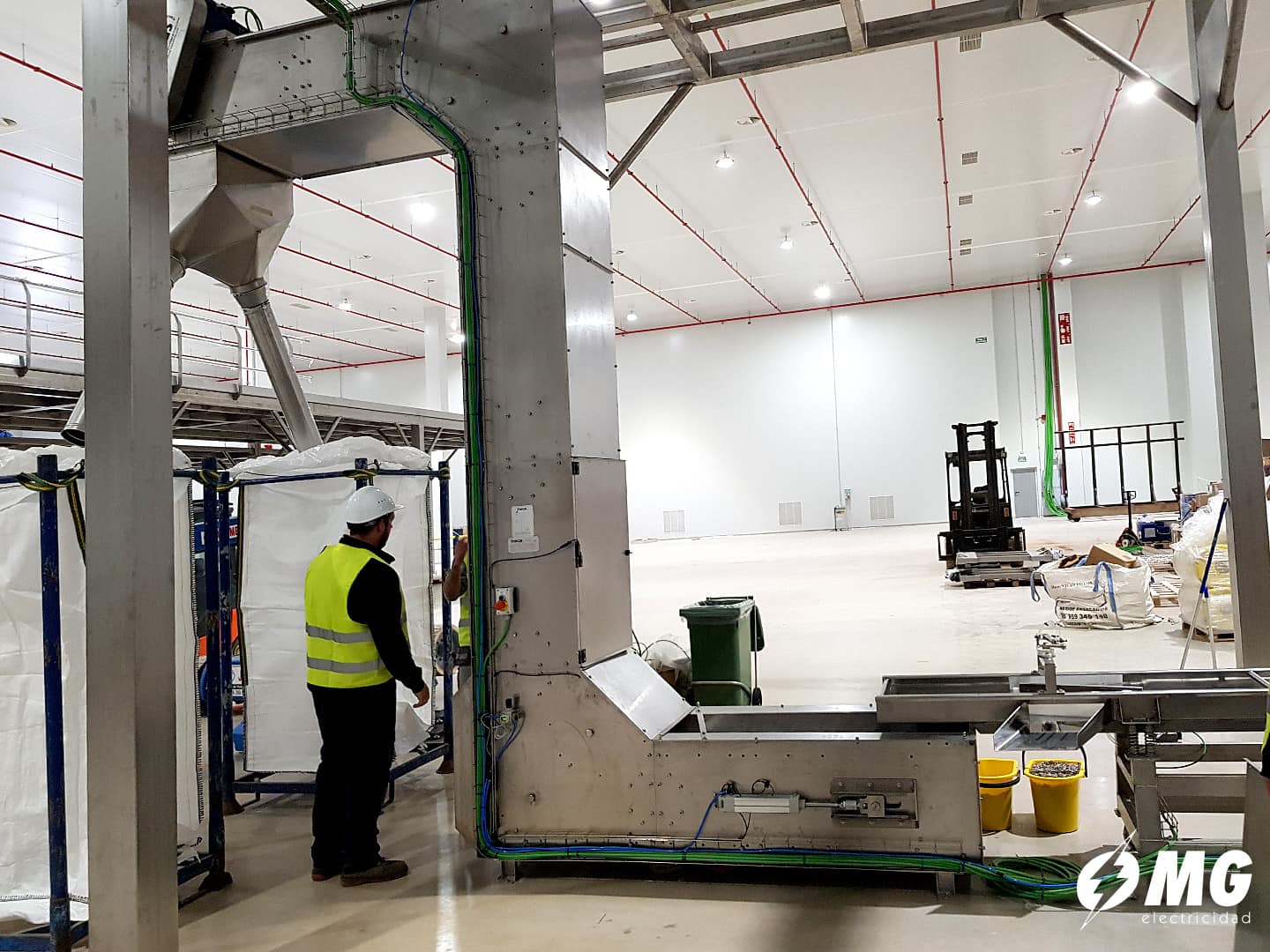

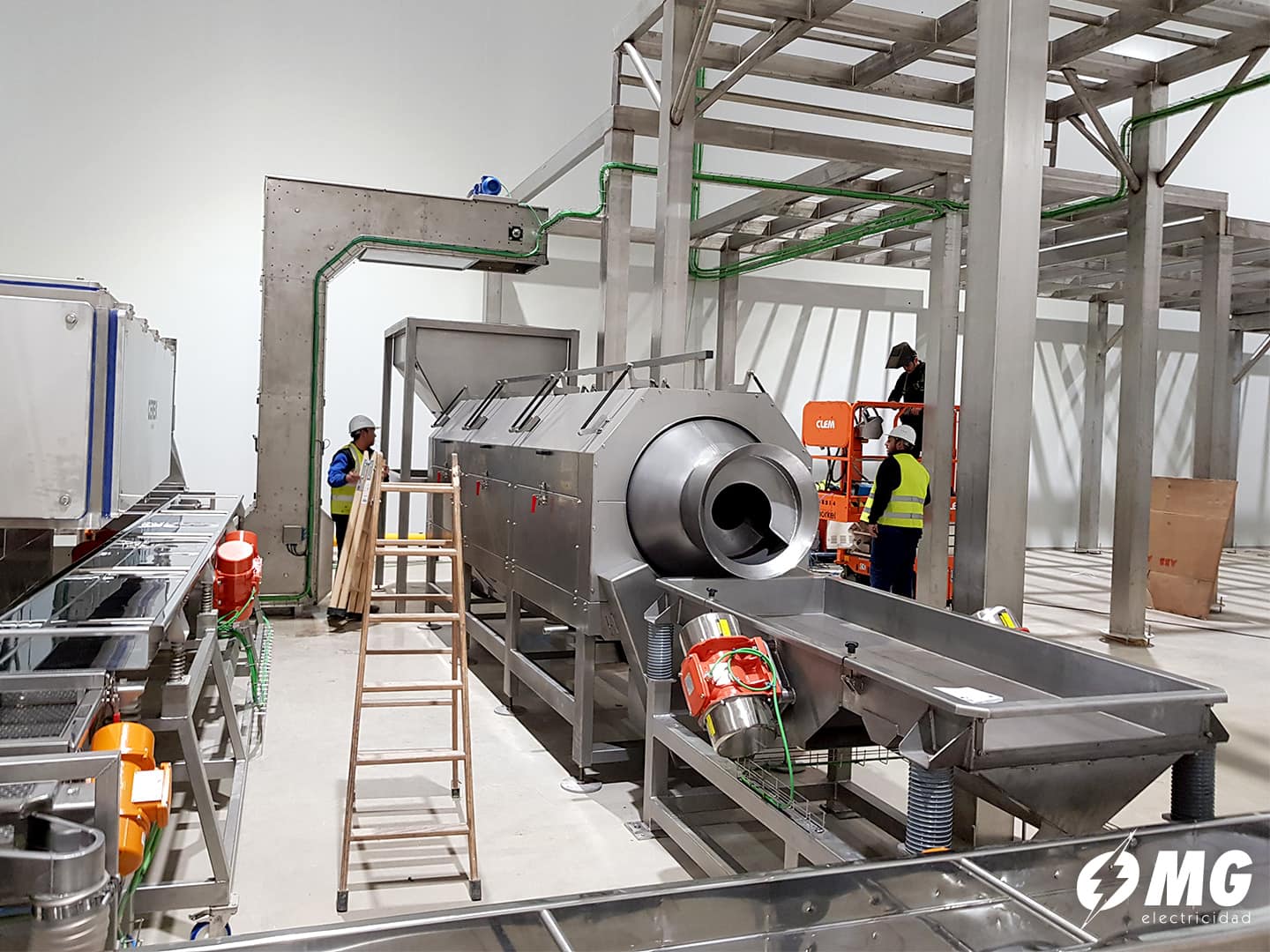

Dieses Projekt umfasst die Planung und Umsetzung einer speziellen Elektroinstallation für ein Anlage zur Trennung von Sonnenblumenkernen. Die Anlage befindet sich im Industriezentrum Valencia Nord und ist so konzipiert, dass sie die strengen Hygiene- und Sicherheitsstandards der Lebensmittel- und Getränkeindustrie erfüllt und eine kontinuierliche Produktion mit minimalen Ausfallzeiten gewährleistet.
Bedienfeld und Automatisierungsstrategie

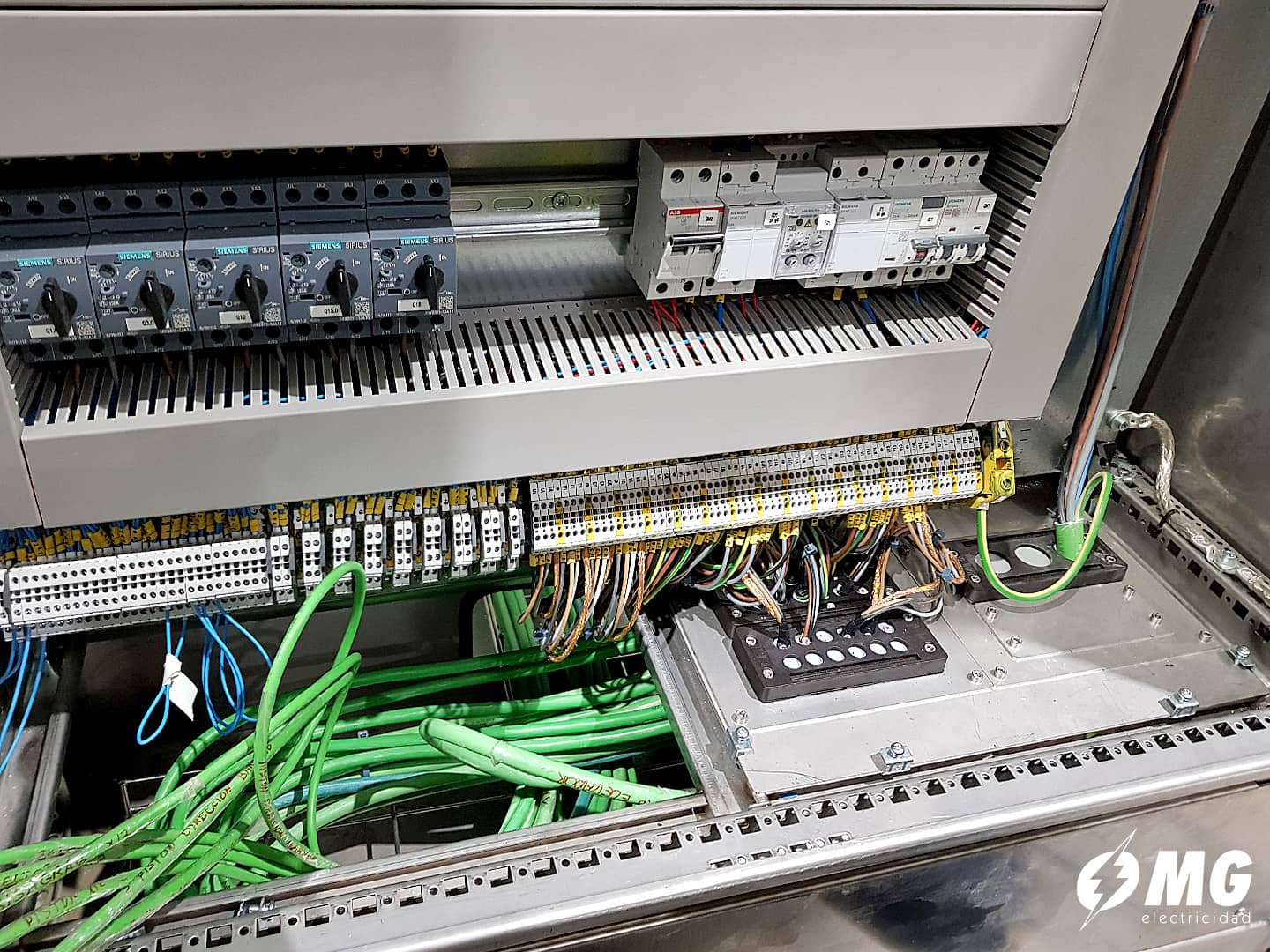

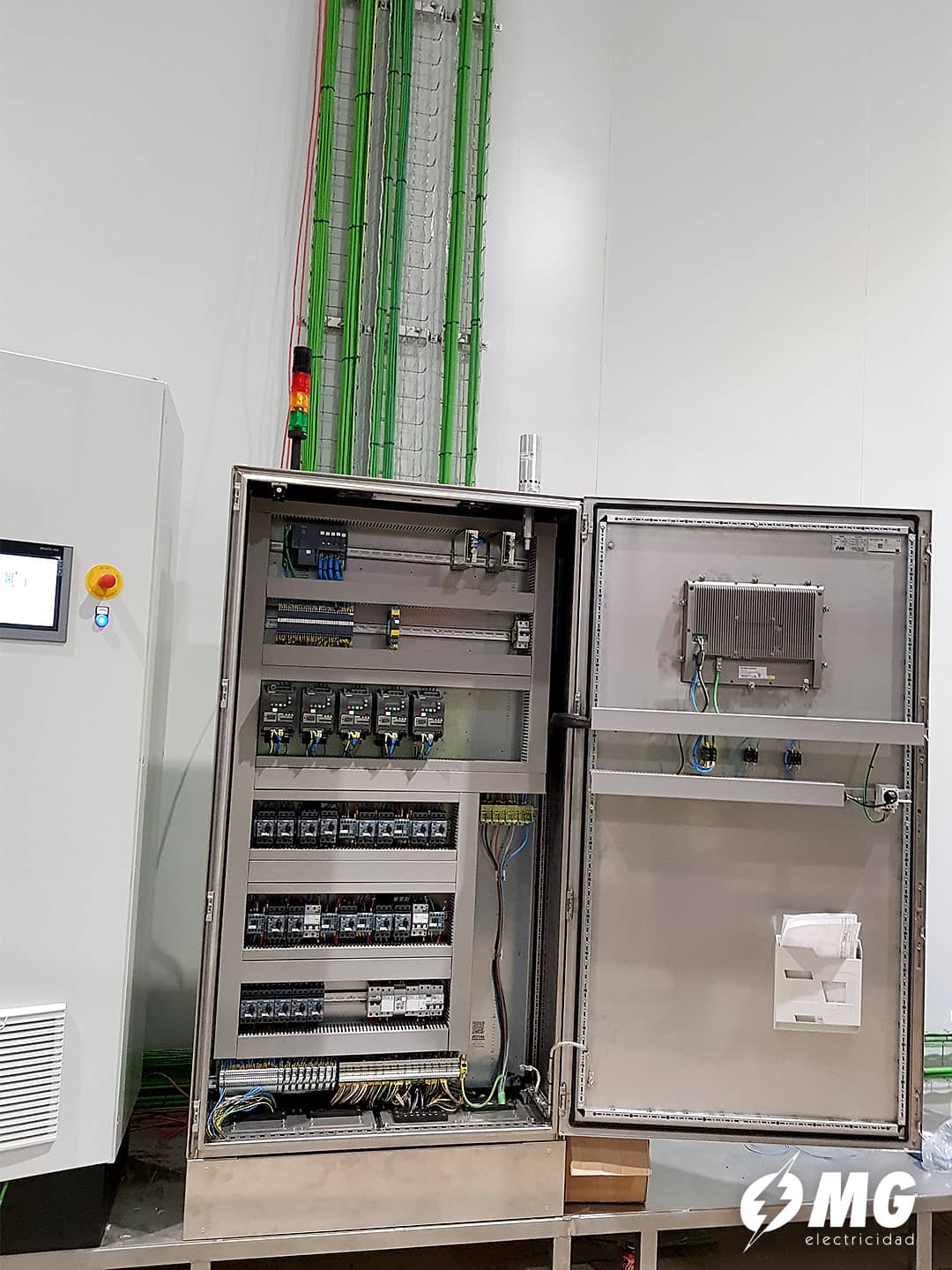

Das “Gehirn” der Trennungslinie ist ein speziell entwickeltes industrielle Steuertafel. Um maximale Zuverlässigkeit und globale Kompatibilität zu gewährleisten, haben wir branchenführende Komponenten integriert:
-
Logik und Kontrolle: A Siemens SPS verwaltet die komplexen Sortierabläufe und gewährleistet eine schnelle Verarbeitung und Genauigkeit.
-

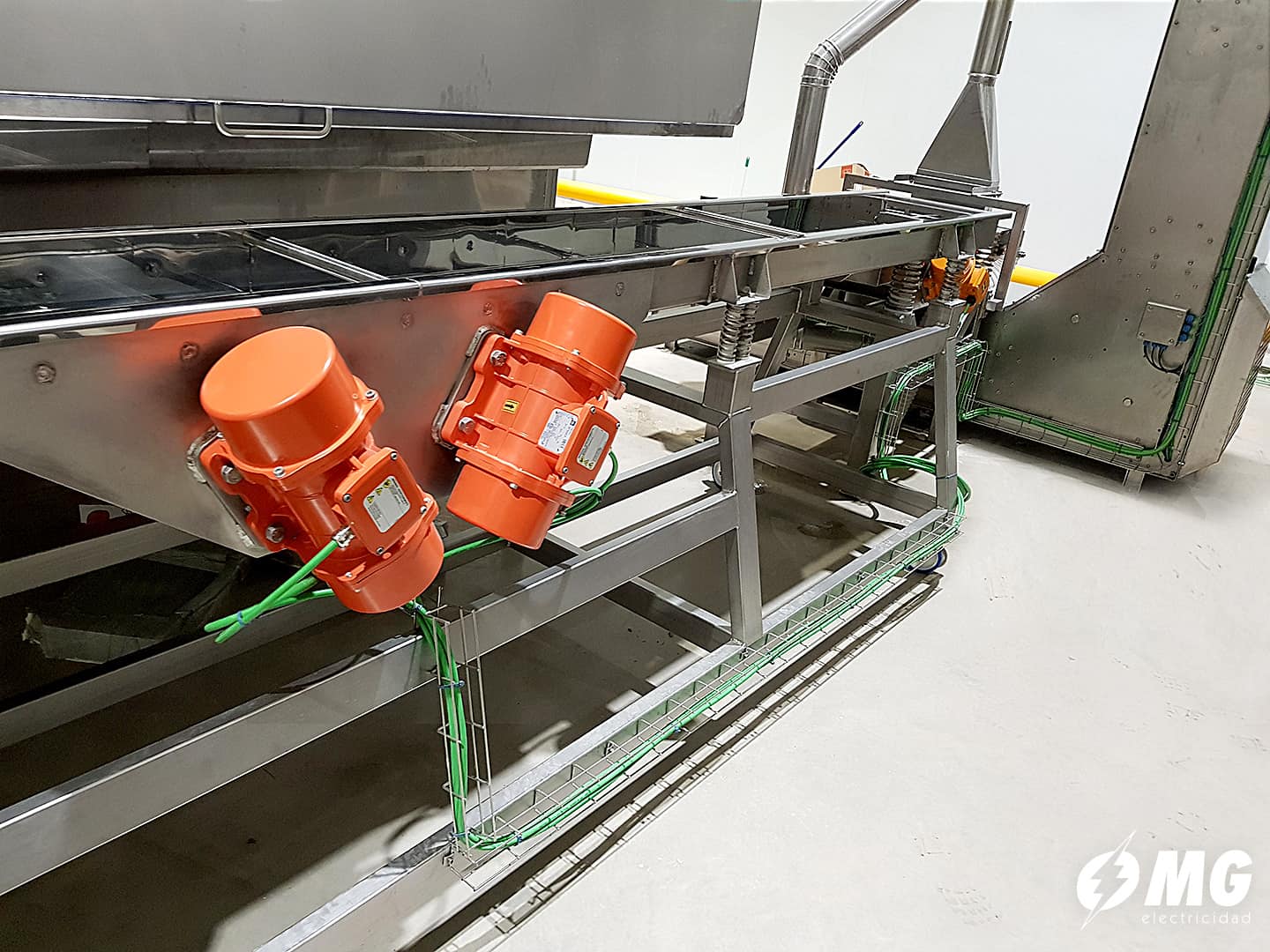

Motorregelung: Siemens Antriebe mit variabler Frequenz (VFDs) werden eingesetzt, um die Geschwindigkeit der Trennbänder und Ventilatoren zu steuern und so den Energieverbrauch und die Produktförderung zu optimieren.
-
Schutz: Leistungsstarke ABB-Schutzschalter (magnetotérmicos) bieten einen robusten elektrischen Schutz für die Maschine und das Bedienpersonal.
Mensch-Maschine-Schnittstelle (HMI)
Die Benutzerinteraktion wird durch ein hochauflösendes Siemens HMI-Bildschirm. Diese Schnittstelle ermöglicht es den Bedienern, den Trennprozess in Echtzeit zu überwachen, Parameter im laufenden Betrieb anzupassen und sofortige Diagnosewarnungen zu erhalten, wodurch die gesamte Anlage intuitiv und einfach zu verwalten ist.
Kabel-Infrastruktur

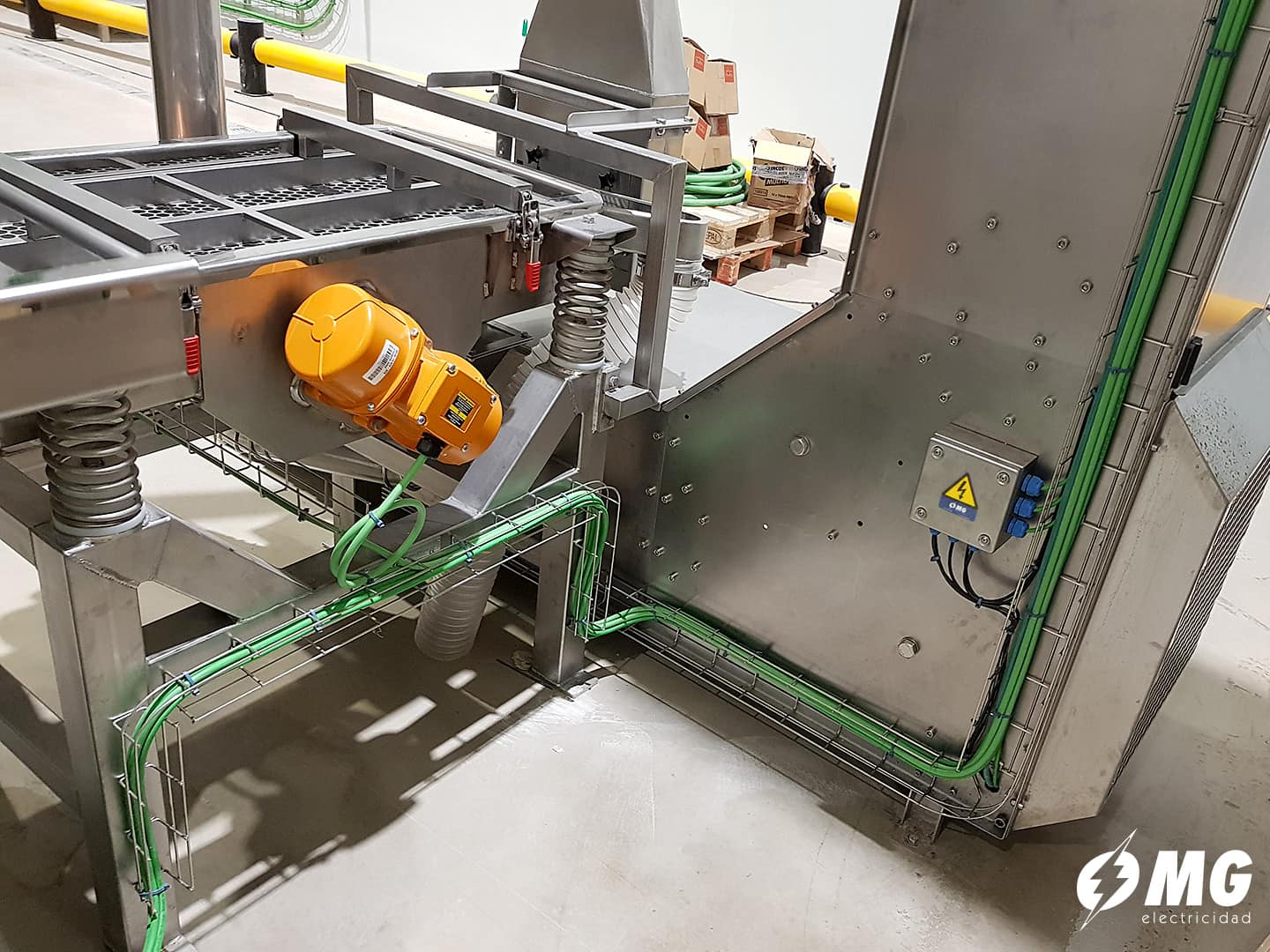

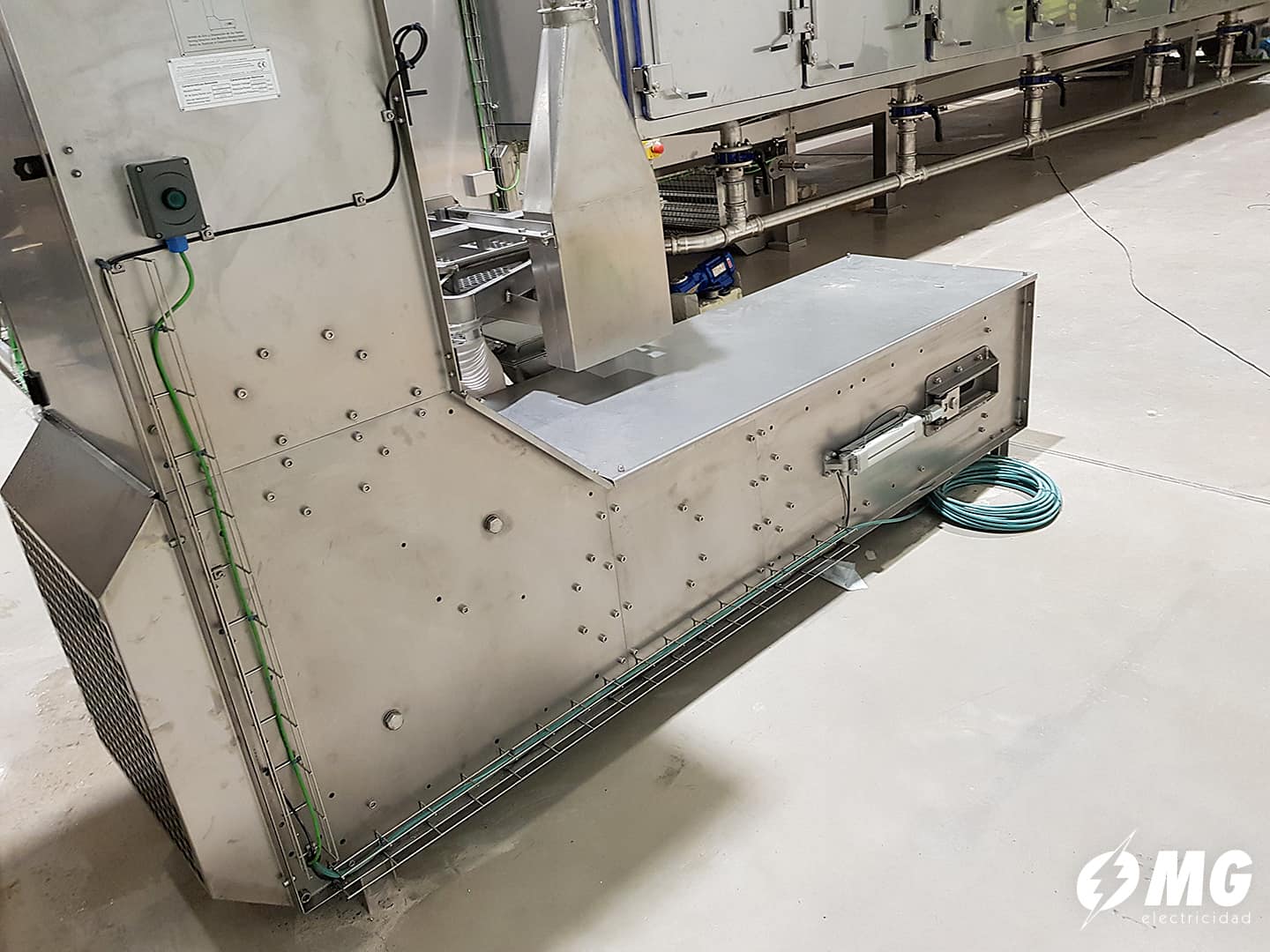

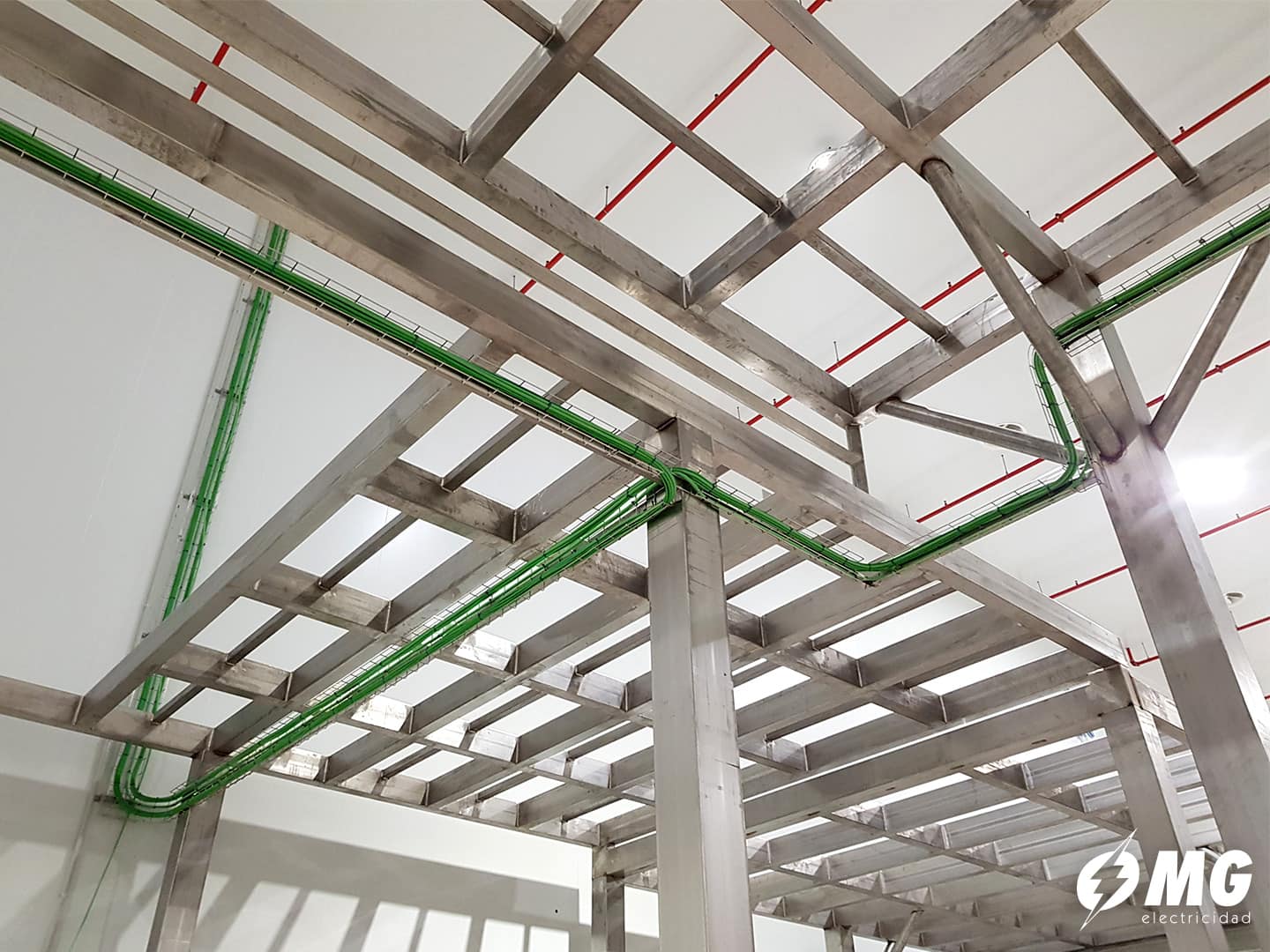

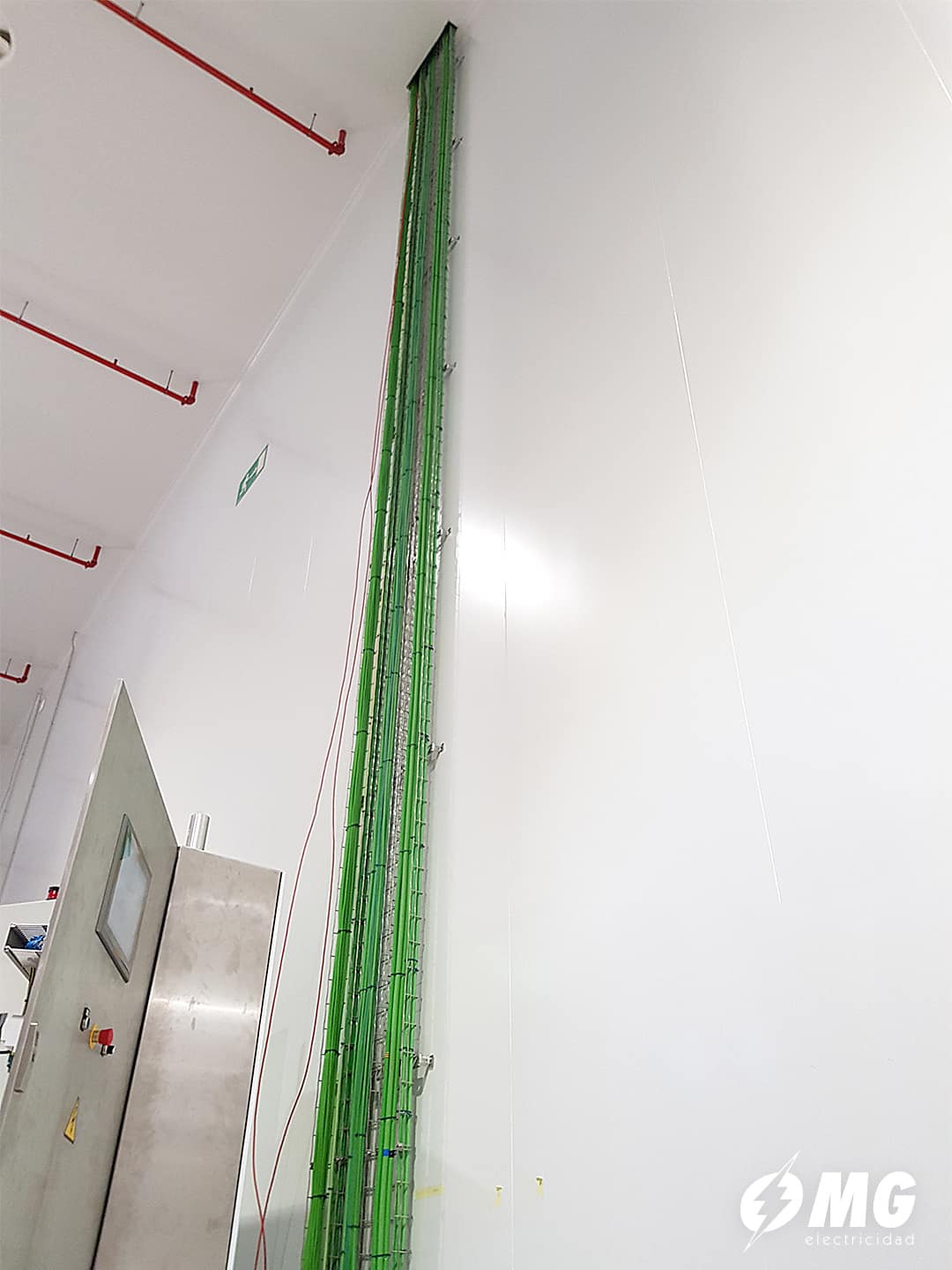

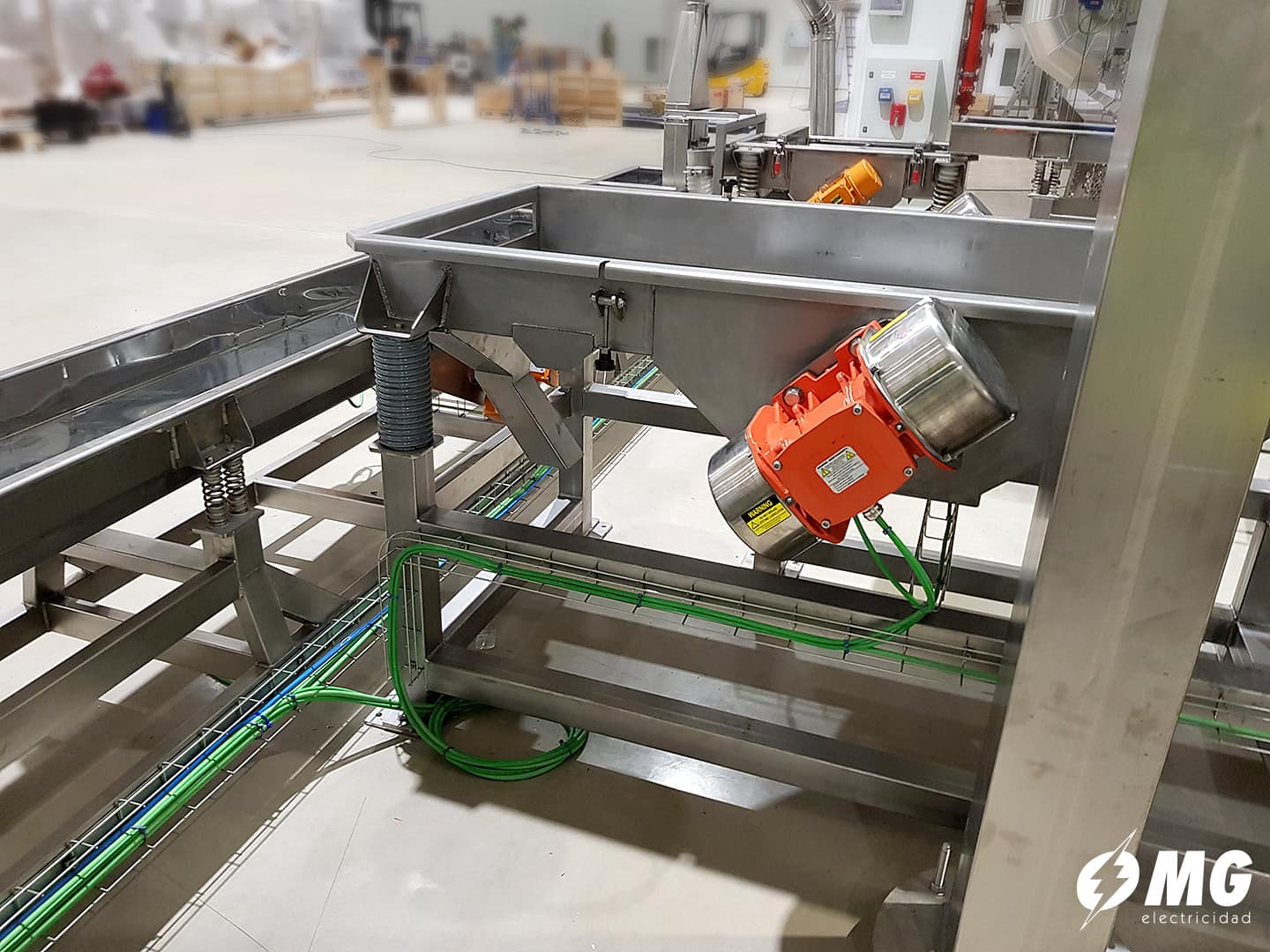

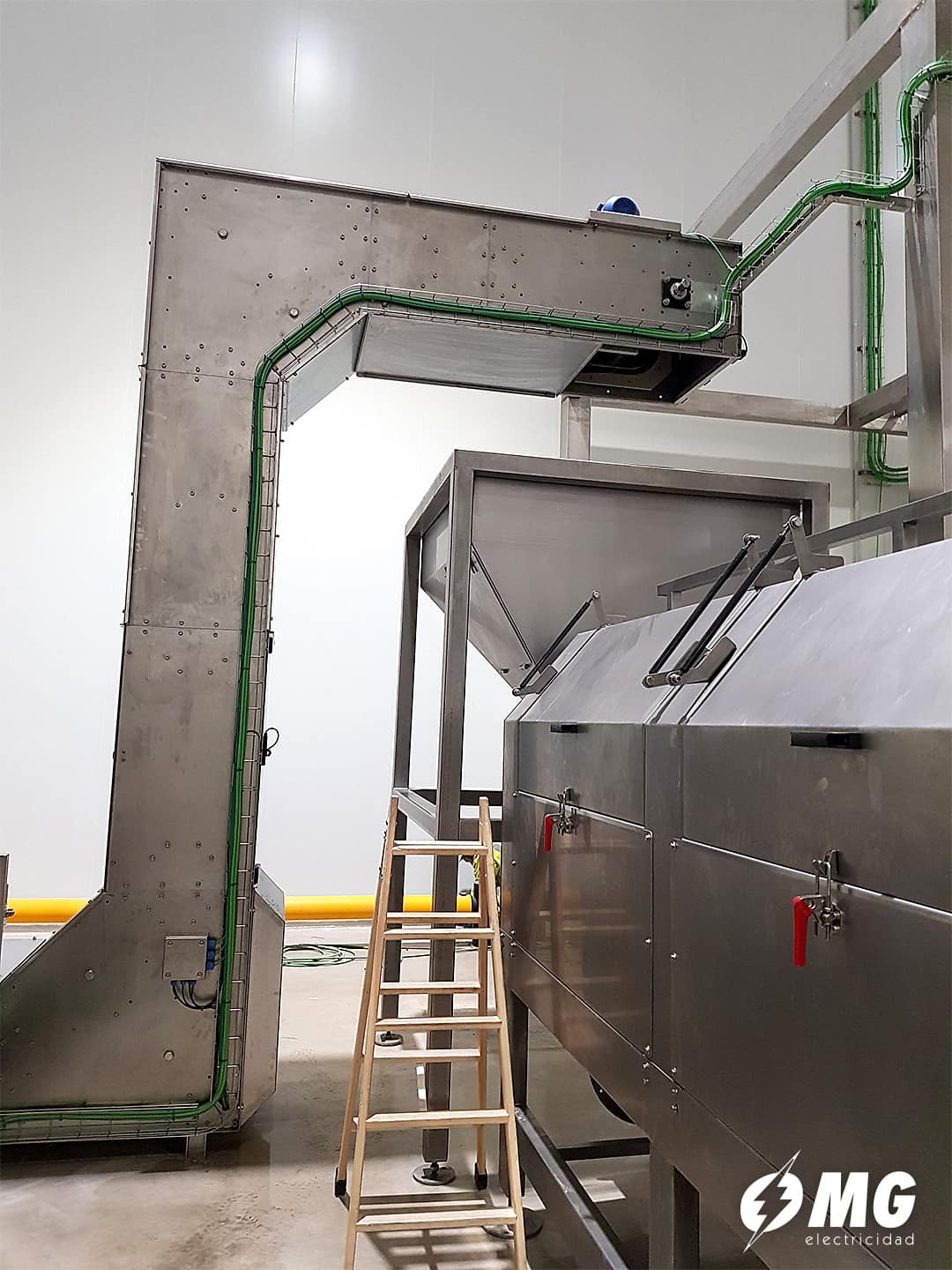

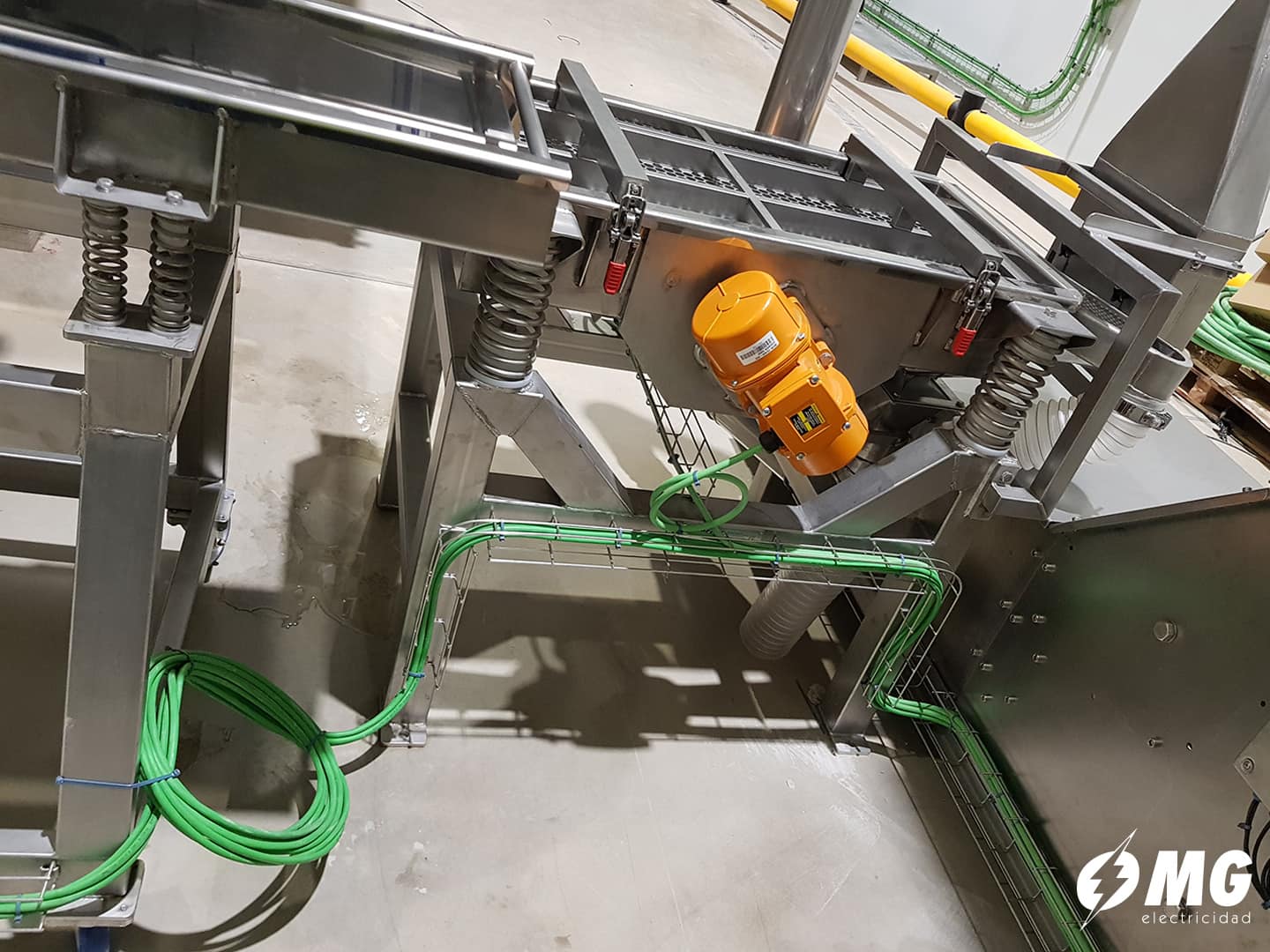

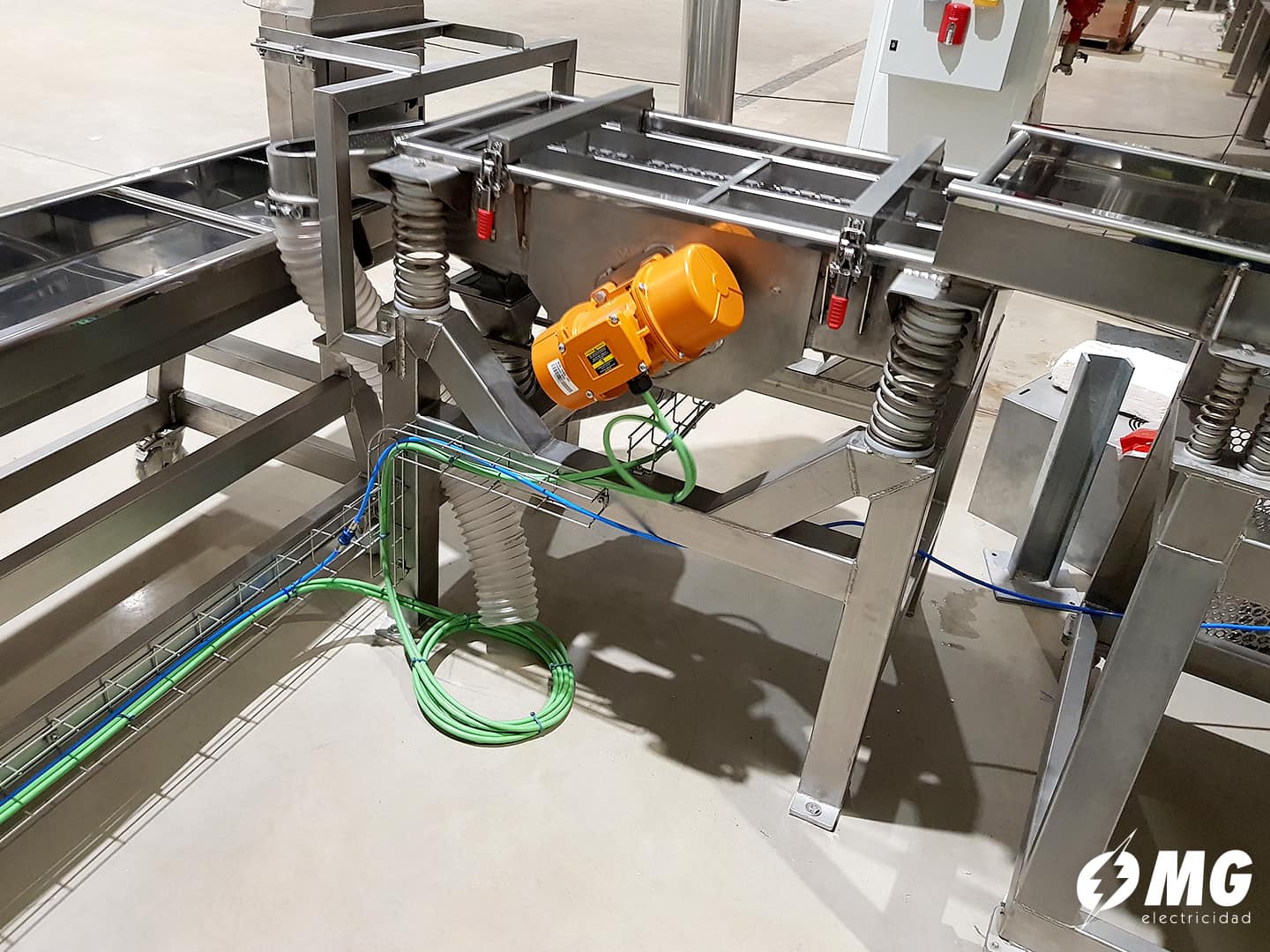

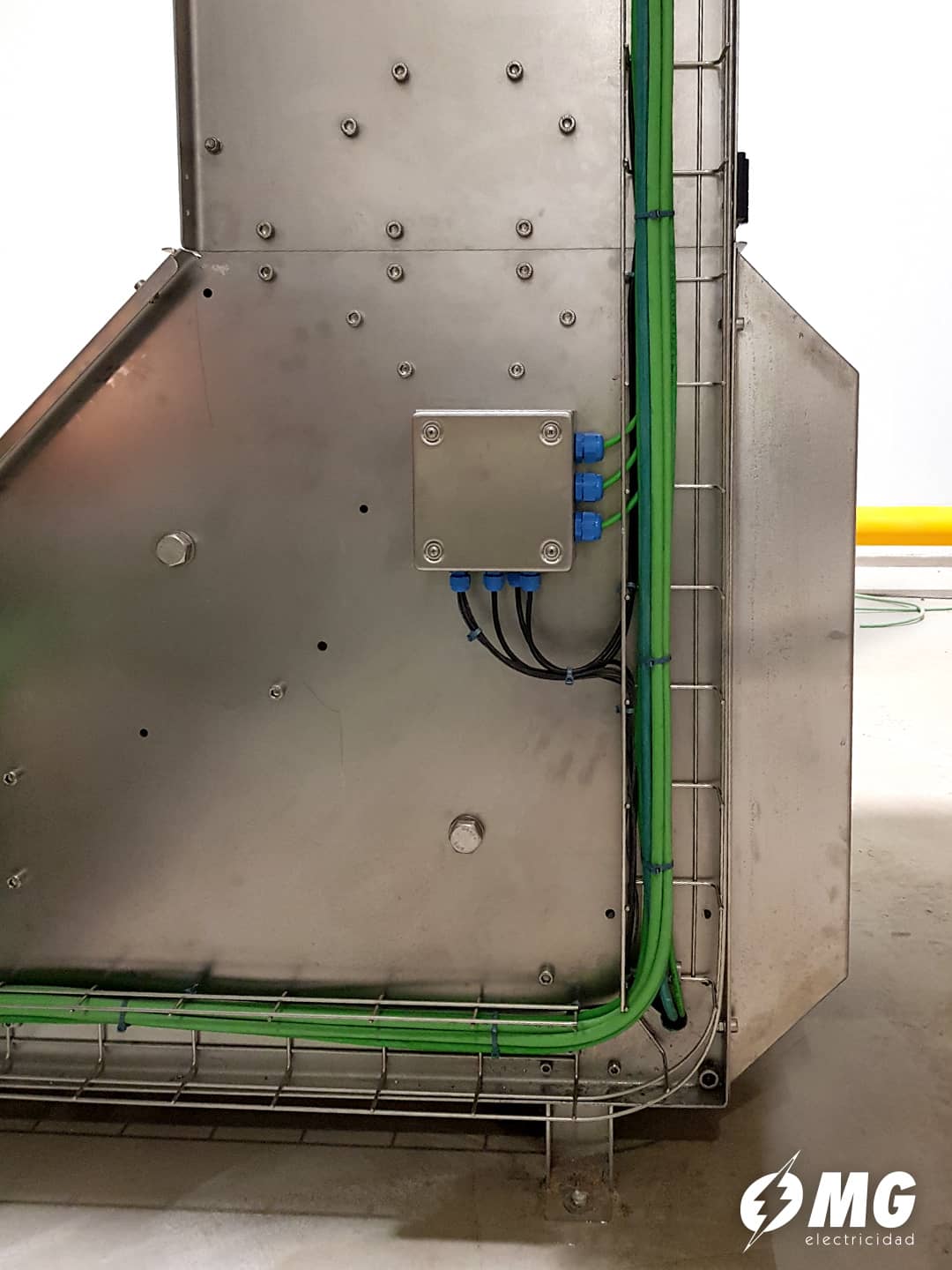

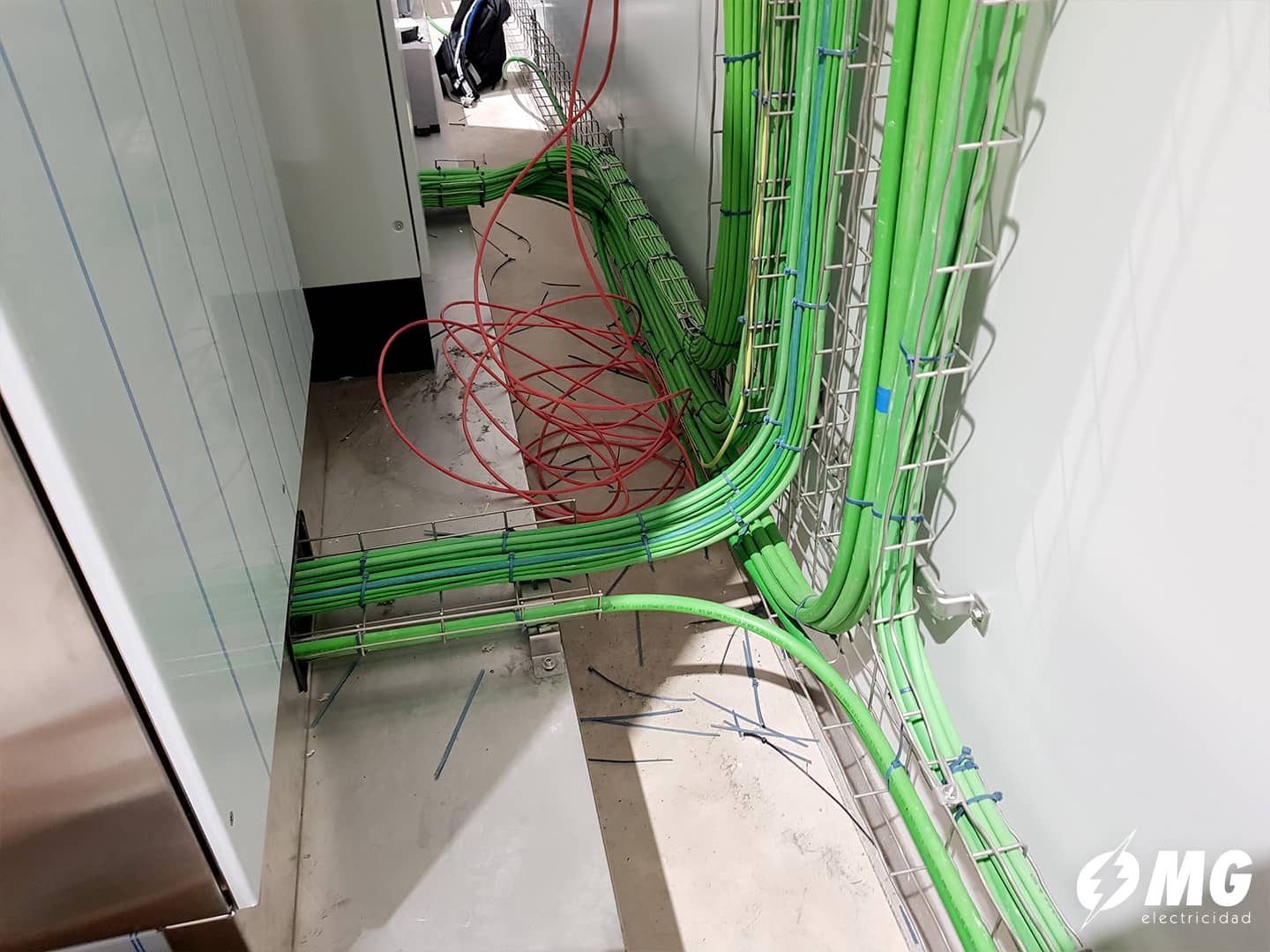

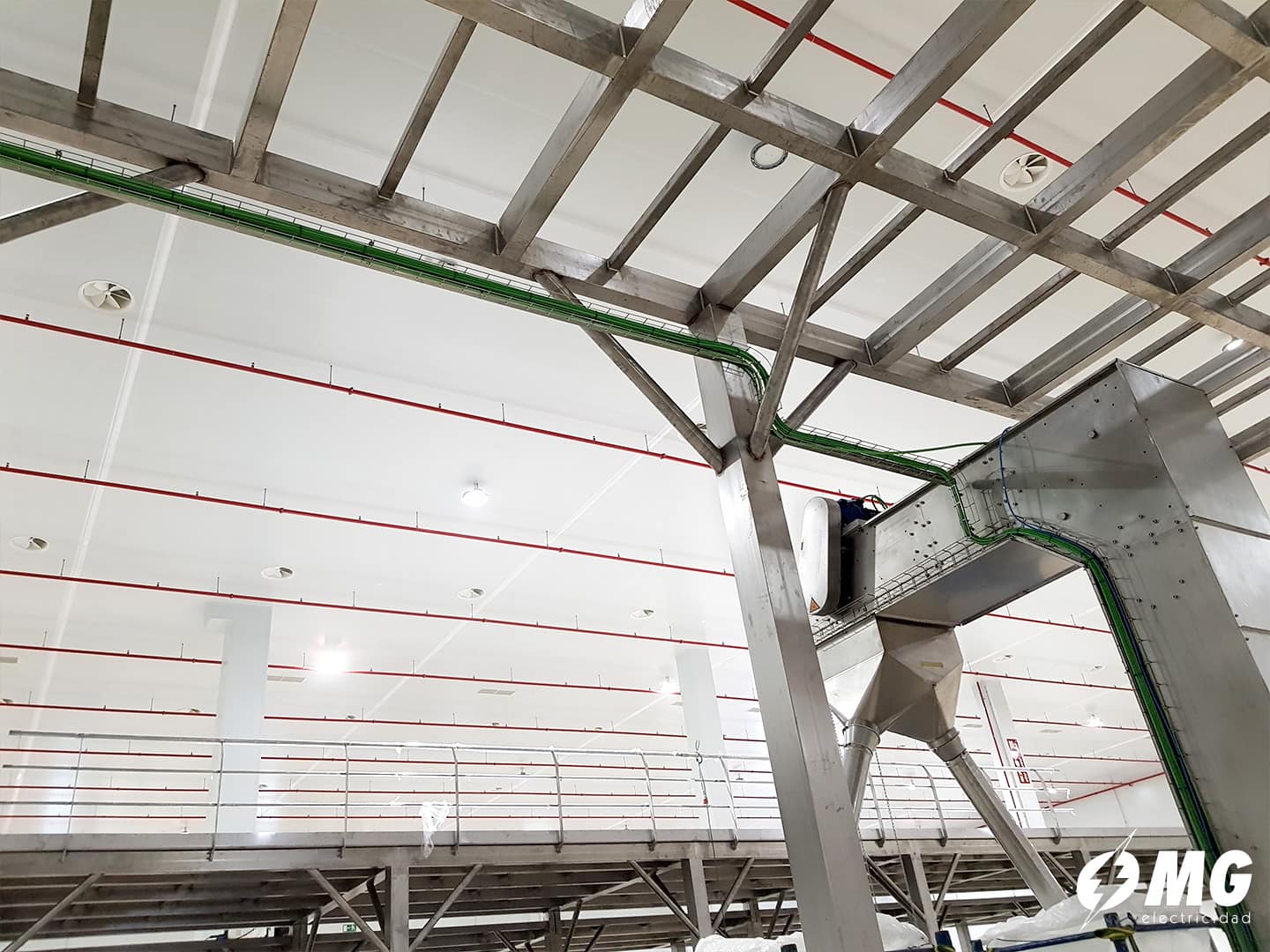

Für das Verdrahtungslayout haben wir Folgendes implementiert Rejiband-Gitterboxen. In einer lebensmittelgerechten Umgebung ist dies die bevorzugte Lösung, da sie die Ansammlung von Staub und organischen Partikeln verhindert und so die in der Anlage erforderlichen strengen Reinigungsprotokolle erleichtert. Die offene Struktur gewährleistet außerdem eine hervorragende Wärmeableitung für die Stromkabel.
